Главный тормозной цилиндр переднего тормоза Suzuki Address AD50, правый, CAOKO

Правый главный тормозной цилиндр CAOKO для Suzuki Address AD50

Тормозная машинка предназначена для управления передним гидравлическим тормозом скутера Suzuki Address AD50. Узел устанавливается справа на руле и объединяет главный цилиндр, резервуар для тормозной жидкости, ручной рычаг и крепление к рулю. Такое исполнение подходит для замены соответствующей штатной машинки, когда восстановление старого корпуса или гидравлической части нецелесообразно.

Назначение и принцип работы

При нажатии на рычаг поршень главного цилиндра перемещается и создает давление тормозной жидкости. Через присоединенную гидролинию усилие передается к переднему тормозному механизму. После отпускания рычага давление снижается, а система возвращается в исходное состояние. От исправности цилиндра, состояния уплотнений и отсутствия воздуха в гидролинии напрямую зависят ход рычага и своевременная реакция тормоза.

Машинку обычно заменяют при повреждении корпуса или резервуара, подтекании жидкости возле цилиндра, заедании поршня, нарушении возврата рычага либо невозможности получить нормальное давление после обслуживания системы. Мягкий или проваливающийся рычаг не всегда указывает только на неисправность ГТЦ: причиной также могут быть воздух, негерметичное соединение, изношенный шланг или неполадки переднего тормозного механизма. Перед заменой полезна комплексная диагностика.

Конструкция и критерии подбора

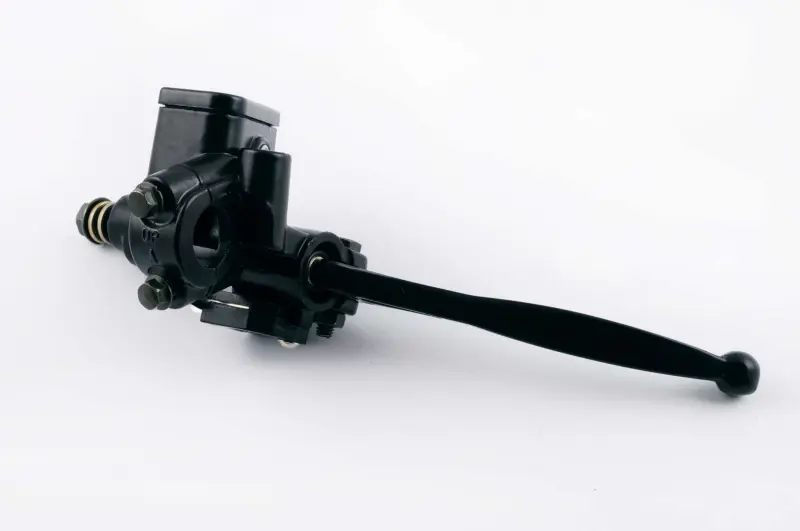

Деталь выполнена в правосторонней конфигурации и имеет черный корпус с встроенным резервуаром, длинный ручной рычаг, разъемное крепление к рулю и точку подключения гидролинии. Модельная привязка — Suzuki Address AD50 с двигателем класса 50 см³. Название модели нельзя считать единственным критерием: у скутеров разных годов и исполнений могут различаться тормозная система, форма крепления и расположение соседних органов управления.

Перед установкой сопоставьте новую машинку со снятой деталью. Проверяются сторона размещения, диаметр посадочного участка руля, положение и тип подключения тормозного шланга, геометрия крепежного хомута, форма рычага и свободное пространство рядом с ручкой газа и корпусом переключателей. Также следует проверить расположение контакта стоп-сигнала, если он предусмотрен конкретной модификацией скутера. Совпадение этих точек помогает установить машинку без перекоса, натяжения шланга и помех для полного хода рычага.

Что проверить при выборе

• Модель техники: Suzuki Address AD50; принадлежность к версии AD50 нужно сопоставить с документами и конструкцией скутера.
• Сторона установки: правая сторона руля, где размещается рычаг переднего гидравлического тормоза.
• Тип системы: машинка рассчитана на гидравлический привод; она не заменяет рычаг тросового или барабанного привода.
• Соединения: посадка на руль и подключение гидролинии должны соответствовать снятому узлу.
• Компоновка: рычаг, резервуар и крепление не должны мешать ручке газа, переключателям и облицовке.

Установка и ввод в работу

Работы с гидравлическим тормозом требуют аккуратного монтажа. Машинку закрепляют на руле в рабочем положении, подключают тормозную линию с подходящими исправными уплотнениями и заполняют систему жидкостью, указанной производителем скутера. После подключения гидролинию прокачивают до полного удаления воздуха. Рычаг должен двигаться свободно, возвращаться без заеданий и создавать устойчивое давление без провала.

До начала поездки проверяют герметичность соединения, уровень жидкости, свободное движение ручки газа и отсутствие контакта рычага с другими деталями. Затем оценивают работу переднего тормоза на малой скорости в безопасном месте. Если рычаг остается мягким, давление меняется при повторных нажатиях или появляется подтекание, эксплуатацию прекращают до устранения причины. Правильный подбор и профессиональная установка особенно важны, поскольку главный цилиндр является управляющей частью переднего тормоза.
