Вал первичный L-156 мм для переходного редуктора фрезы мототрактора

Вал первичный L-156 мм для переходного редуктора фрезы

Стальной шлицевой вал длиной 156 мм — ведущая деталь переходного редуктора активной фрезы мототрактора и тяжелого мотоблока. Через него крутящий момент от вала отбора мощности уходит на пару шестерен редуктора и дальше на фрезерные ножи, поэтому от состояния шлицев и посадочных шеек напрямую зависит, будет ли фреза стабильно тянуть грунт под нагрузкой.

Где работает деталь

Переходной редуктор ставится между валом отбора мощности агрегата и фрезой с боковым или центральным редуктором. Первичный вал принимает вращение со стороны привода, опирается на два подшипника в корпусе редуктора и передает момент дальше. Работа идет в масляной ванне, с ударными нагрузками при заглублении ножей в плотную землю и при встрече с камнями и корнями, поэтому вал выполнен цельным, с термообработанной поверхностью.

Конструкция

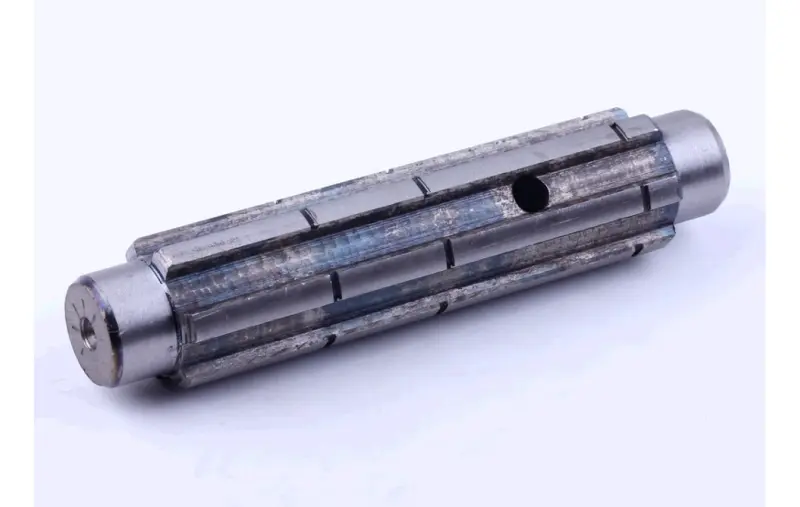

Основную часть тела вала занимает длинная прямобочная шлицевая зона — по ней центрируется и садится ведущая шестерня либо ответная шлицевая втулка привода. По краям выточены гладкие цилиндрические шейки под подшипники, торцы сняты фаской, чтобы вал заходил в посадочные места без закусывания. Сквозное поперечное отверстие в средней части служит для фиксации сопрягаемой детали и прохода смазки к шлицам. На торце выполнено центровое углубление, оставшееся после токарной обработки в центрах: шейки проточены с одной установки и не бьют одна относительно другой.

Как подобрать замену

• Измерьте общую длину снятого вала: типоразмер этой позиции — 156 мм.
• Сравните диаметр и количество шлицев со старой деталью, а также длину шлицевого участка.
• Проверьте диаметры опорных шеек и берите вал под те же подшипники, что стоят в корпусе.
• Уточните расположение поперечного отверстия — оно должно совпадать с отверстием сопрягаемой детали.
• Ориентируйтесь именно на схему переходного редуктора фрезы: валы КПП и полуоси мотоблока внешне похожи, но не взаимозаменяемы.

Когда пора менять

Типичные причины: скругленные или срезанные шлицы после долгой работы с люфтом, выработка и цвета побежалости на шейках из-за подшипника, который начал проворачиваться, искривление после жесткого удара ножами о препятствие, трещина возле поперечного отверстия. Косвенные признаки — стук и вой из корпуса переходного редуктора, рывки фрезы, подтекание масла через сальник, переставший уплотнять изношенную шейку.

Установка

Редуктор разбирают, сливают масло, выпрессовывают подшипники и осматривают посадочные места в корпусе: разбитое гнездо погубит и новый вал. Подшипники напрессовывают усилием по внутреннему кольцу, шлицы перед сборкой смазывают, сальники ставят новые. После сборки вал должен вращаться от руки ровно, без закусывания и заметного осевого хода, а корпус заполняют трансмиссионным маслом до нужного уровня.

Характеристики

• Тип: первичный (ведущий) вал переходного редуктора фрезы
• Длина: 156 мм
• Исполнение: цельный стальной шлицевой вал с двумя опорными шейками
• Каталожное обозначение: PRF (переходной редуктор фрезы)
• Масса: около 790 г

Позиция подойдет тем, кто восстанавливает переходной редуктор после сезона тяжелой работы или собирает фрезерный узел для мототрактора. Перед покупкой снимите старый вал и сверьте длину, шлицы и посадочные диаметры — тогда сборка пройдет без подгонки.
