Вал трансмиссии левый L-210 мм под шлицы KRE 1100 AMG

Левый вал трансмиссии L-210 мм под шлицы предназначен для KRE 1100. Он передаёт вращение и крутящий момент между сопряжёнными деталями трансмиссии. При замене важны не только длина, но и соответствие соединений: вал должен занимать предусмотренное место и входить в зацепление без перекоса. Обозначение изделия — AMG.

Конструкция и соединения

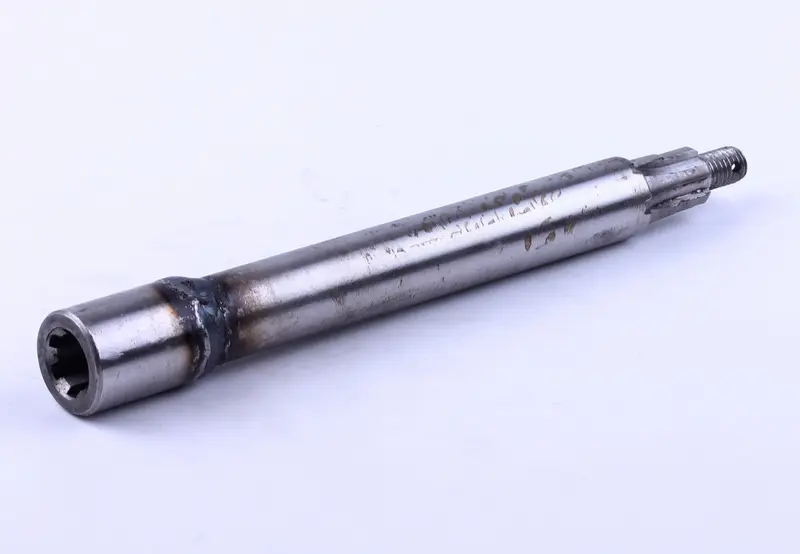

Вал имеет вытянутый цилиндрический корпус, утолщённую полую часть с внутренними шлицами на одном конце и наружный шлицевой участок с резьбовым концом на другом. Эти участки выполняют разные задачи при соединении и закреплении детали, поэтому сравнивать нужно оба конца. Шлицы передают усилие через контакт боковых поверхностей; изношенные грани увеличивают свободный ход и ударную нагрузку при изменении направления усилия.

Когда требуется замена

Поводом проверить вал становятся стук при смене нагрузки, увеличенный люфт в соединении, повреждённая резьба, трещины или деформация. На снятой детали осматривают шлицевые грани: сколы, замятые участки и заметная выработка мешают плотному сопряжению. Однако один только шум не доказывает неисправность вала. Люфт может возникать и в ответной детали или опоре, поэтому источник свободного хода стоит определить до разборки соединения.

Что сверить при подборе

• Левое расположение: деталь подбирают на ту же сторону, что и снятый вал.
• Длину L-210 мм: при сравнении измеряют старую деталь между теми же крайними точками, учитывая её возможные повреждения.
• Наружные и внутренние шлицы: число, профиль, диаметр и длину участка зацепления.
• Резьбовой конец: диаметр, шаг, направление резьбы и длину резьбового участка.
• Форму корпуса, ступени и посадочные поверхности: их положение должно совпадать с местами сопряжения в механизме.

Одинаковая общая длина ещё не означает взаимозаменяемость. Несовпадение шлицевого профиля не позволяет правильно собрать соединение, а слишком короткое зацепление перегружает края зубьев. Отличие положения посадочных участков может помешать закреплению вала или создать осевое смещение. Для сравнения полезно сохранить снятую деталь и её крепёж до завершения подбора.

Особенности установки

Технику останавливают, исключают случайный запуск и освобождают доступ к валу. До снятия запоминают положение крепежа, дистанционных деталей и стопоров, если они предусмотрены конструкцией. После демонтажа очищают сопрягаемые поверхности и осматривают ответные шлицы, опоры и уплотнения в месте прохождения вала. Повреждённые сопряжённые детали стоит заменить вместе с ним: оставшаяся выработка быстро создаст люфт и в новом соединении.

При сборке совмещают шлицы, поддерживают вал по оси и не затягивают перекошенное соединение крепежом. Если деталь не садится на место, проверяют профиль, загрязнение и заусенцы, а не забивают её ударами по резьбе. Смазку, порядок фиксации и усилие затяжки выбирают по требованиям механизма. После закрепления проверяют посадку, отсутствие заедания при проворачивании и постороннего люфта; пробный запуск проводят после восстановления ограждений.
