Манжет фильтрующего элемента мотоблока ZS/ZH1100 (15 л.с.)

Манжет фильтрующего элемента мотоблока ZS/ZH1100 (15 л.с.)

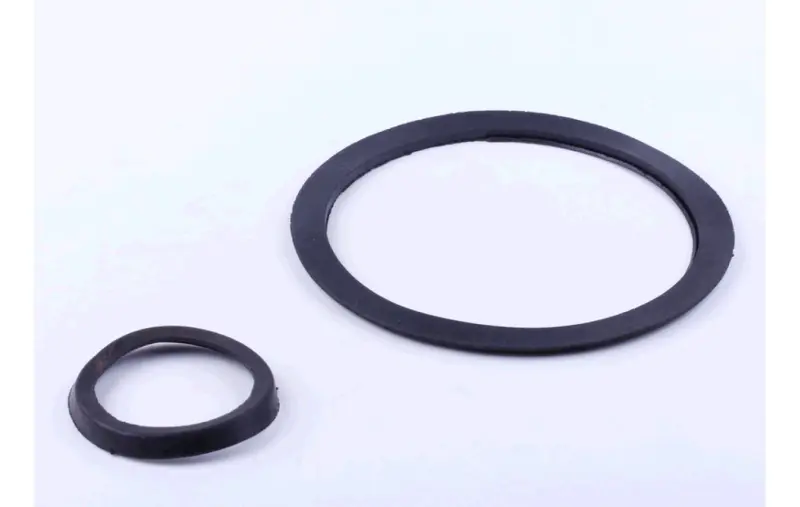

Резиновое уплотнение отвечает за плотную посадку фильтрующего элемента в корпусе фильтра дизельного двигателя ZS/ZH1100. Пока манжет сохраняет эластичность, весь поток идёт строго через фильтрующую штору, и в мотор не проходит неочищенный воздух вместе с пылью и абразивом. Как только резина дубеет, трескается или проседает по высоте, появляется обходной зазор — и фильтр перестаёт выполнять свою работу даже тогда, когда он совершенно новый.

Почему герметичность фильтра так важна

Двигатели серии ZS/ZH1100 — четырёхтактные одноцилиндровые дизели мощностью 15 л.с. с водяным охлаждением, рабочим объёмом около 900 см³. Такие моторы ставят на тяжёлые мотоблоки и мототракторы, а работают они в самых пыльных режимах: вспашка, культивация, окучивание, транспортные работы по грунтовым дорогам, длительная нагрузка в сухую погоду. Мелкая пыль, прошедшая мимо фильтровальной шторы, ведёт себя как абразивная паста и ускоряет износ гильзы, поршня и колец. Поэтому целое уплотнение стоит копейки, а бережёт самую дорогую часть двигателя.

Сама деталь предельно ремонтопригодна: упругое чёрное резиновое кольцо повторяет посадочный поясок фильтра и обжимается при затяжке крышки корпуса. Профиль сечения подобран так, чтобы кольцо садилось ровно, не подворачивалось внутрь и не выдавливалось наружу при сборке.

Когда пора ставить новое уплотнение

• резина стала жёсткой и не пружинит при нажатии пальцем;
• по кромке заметны трещины, надрывы или расслоение материала;
• кольцо сохранило вмятину-отпечаток от крышки и не восстанавливает форму;
• после сборки фильтр подвижен в корпусе, а крышка не притягивается плотно;
• во впускном тракте за фильтром появляется пылевой налёт.

Как подобрать под свою технику

Главный ориентир при подборе — модель силового агрегата. Уплотнение рассчитано на дизельные двигатели ZS1100 и ZH1100 на 15 л.с., которые устанавливают на мотоблоки и мототракторы Зубр, Кентавр, Форте, Зирка и родственные машины этого класса. Снимите старую деталь и сравните её с новой по наружному и внутреннему диаметру, высоте и форме сечения: у фильтровальных корпусов этой серии встречаются разные посадочные размеры. Самый надёжный способ проверки — приложить кольцо к посадочному месту: оно должно ложиться на поясок по всей окружности, без натяга и без люфта.

Замена и обслуживание

Заглушите двигатель и дайте ему остыть, затем снимите крышку фильтра и извлеките фильтрующий элемент. Посадочные поверхности обязательно очистите от пыли и масляного налёта — на загрязнённой поверхности даже новая резина не даст плотного прилегания. Уложите манжет ровно, без скручивания и перекоса, верните фильтр на место и равномерно затяните крышку. Перетягивать крепёж не нужно: уплотнение работает за счёт собственной упругости, а чрезмерное обжатие только ускоряет усталость резины и приводит к повторной разгерметизации.

Резиновое уплотнение фильтра относится к расходным деталям, поэтому его логично брать сразу с фильтрующим элементом и менять комплектом при плановом обслуживании впускного тракта. Так вы за одну операцию получаете полностью герметичный фильтровальный узел без подсоса пыли мимо шторы и не возвращаетесь к разборке через пару смен.
