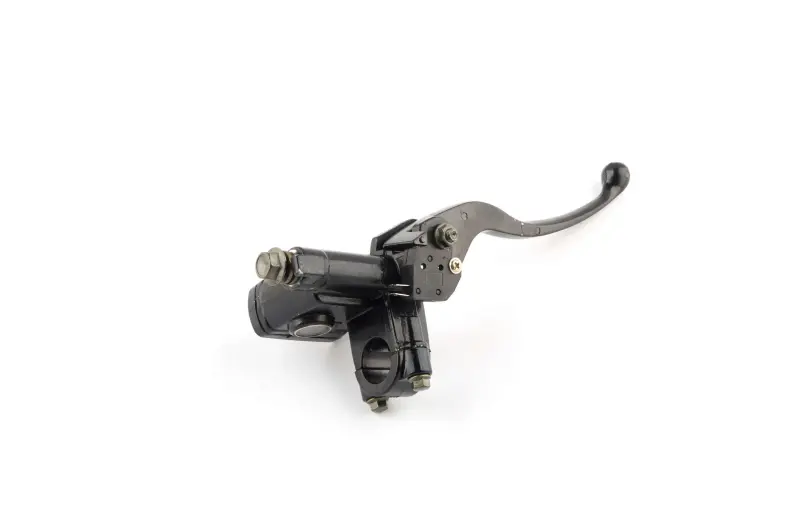

Левая тормозная машинка (ГТЦ) 4T GY6 50 CAOKO

Левая тормозная машинка CAOKO для скутера GY6 50

Тормозная машинка с главным тормозным цилиндром предназначена для установки на левую сторону руля четырехтактного скутера семейства GY6 50. Она объединяет ручной рычаг, гидравлический цилиндр, резервуар для тормозной жидкости и рулевое крепление. При нажатии на рычаг поршень внутри цилиндра создает давление в гидролинии, благодаря чему усилие от руки передается к тормозному механизму. Такая компоновка позволяет заменить машинку в сборе, когда ремонт отдельных деталей старого механизма нецелесообразен.

Назначение и конструкция

Модель рассчитана на левое расположение и относится к верхним главным тормозным цилиндрам скутера. Корпус, рычаг и разъемный хомут выполнены в черном цвете. Хомут охватывает руль и стягивается крепежом, поэтому для монтажа не требуется снимать с руля все соседние детали. Резервуар расположен непосредственно на корпусе цилиндра, а рычаг воздействует на поршневой механизм при каждом торможении. Выход гидролинии находится в корпусе машинки и соединяет ее со штатным тормозным шлангом.

Деталь применяют при повреждении корпуса или рычага, износе цилиндра, нарушении герметичности, подклинивании поршня либо нестабильном ходе рукоятки. Поводом для диагностики также служат следы тормозной жидкости возле машинки, постепенно проваливающийся рычаг или невозможность создать нормальное давление после удаления воздуха из системы. Перед заменой следует проверить и остальные компоненты гидропривода: похожие симптомы могут возникать из-за шланга, соединений или тормозного механизма у колеса.

Что учитывать при подборе

• Сторона установки: эта версия устанавливается слева; правая машинка имеет другую ориентацию корпуса и рычага.
• Семейство техники: заявлено применение на четырехтактных скутерах GY6 50, включая варианты с двигателями 139QMA/1P39QMA и 139QMB/1P39QMB.
• Рулевое крепление: сравните форму и положение разъемного хомута со снятой машинкой, а также свободное место рядом с рукояткой и пультами.
• Подключение гидролинии: необходимо сопоставить место выхода шланга, направление соединения и тип штатного крепежа.
• Геометрия рычага: проверьте его изгиб, длину и положение относительно рукоятки, чтобы после монтажа рычаг двигался свободно и не касался облицовки.
• Дополнительные соединения: если на скутере используется выключатель стоп-сигнала, его исполнение и подключение нужно сверить со старой машинкой отдельно.

Обозначение GY6 охватывает множество скутеров разных производителей и годов выпуска, поэтому одного совпадения по объему двигателя недостаточно. До покупки полезно сопоставить левую ориентацию, форму корпуса, хомут, расположение гидравлического выхода и конфигурацию соседних деталей на руле. Такой подход особенно важен, если рулевой узел ранее ремонтировался или на технике уже установлены нештатные компоненты.

Установка и ввод в работу

Во время монтажа машинку закрепляют на руле в положении, обеспечивающем удобный ход рычага и правильную ориентацию резервуара. Затем подключают штатную гидролинию, заполняют систему жидкостью того типа, который указан производителем скутера, и полностью удаляют воздух. Все соединения проверяют на герметичность, а рычаг — на свободный возврат и способность удерживать давление. До выезда необходимо убедиться, что тормоз включается и отпускается без заеданий, колесо свободно вращается после отпускания рычага, а возле корпуса и соединения шланга нет подтеков.

CAOKO для GY6 50 подходит для ремонта левостороннего гидравлического привода, когда требуется единая машинка с рычагом, цилиндром, резервуаром и креплением на руль. Точное сопоставление присоединительных элементов со снятой деталью помогает избежать переделок и восстановить штатное управление тормозом.
