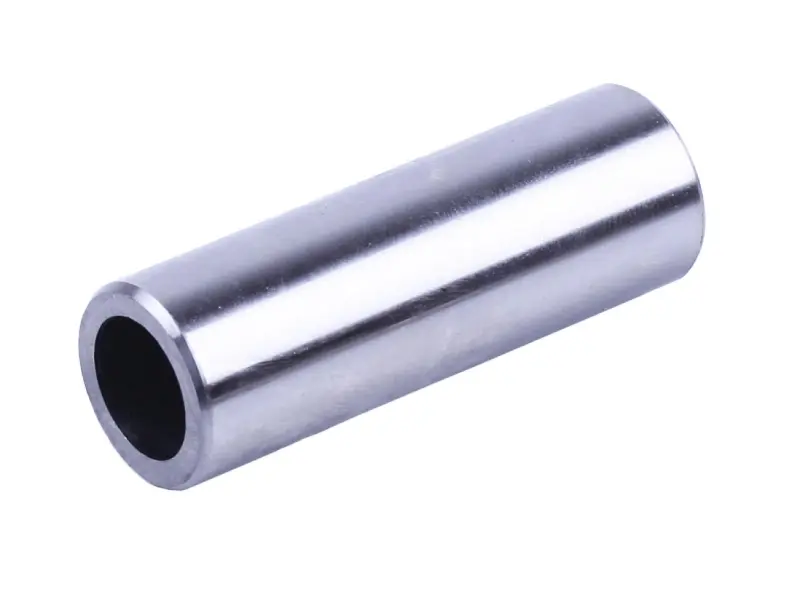

Палец поршневой 18х54 мм для двигателей 168F/170F (мотоблок, генератор 2-3,5 кВт)

Палец поршневой 18×54 мм для двигателей 168F/170F

Поршневой палец связывает поршень с верхней головкой шатуна и передаёт на кривошипно-шатунный механизм всё усилие, которое возникает при сгорании топлива. Типоразмер 18×54 мм применяется в одноцилиндровых четырёхтактных бензиновых двигателях воздушного охлаждения серии 168F (6,5 л. с.) и 170F (7 л. с.) — их ставят на мотоблоки, культиваторы, мотопомпы, виброплиты и бензиновые генераторы мощностью 2–3,5 кВт.

Конструкция и работа

Деталь представляет собой пустотелую цилиндрическую трубку со шлифованной наружной поверхностью. Полая форма уменьшает массу возвратно-поступательных частей, а точная геометрия даёт плавающую посадку в бобышках поршня и во втулке верхней головки шатуна: палец свободно проворачивается, поэтому износ распределяется по всей окружности, а не по одной линии контакта. От осевого смещения его удерживают два стопорных кольца, установленные в канавки бобышек поршня. Состояние рабочей поверхности напрямую определяет зазор в соединении — как только он вырастает, двигатель отвечает характерным звонким стуком на средних оборотах и под нагрузкой.

Совместимость и подбор

При выборе ориентируйтесь на два размера — наружный диаметр 18 мм и длину 54 мм. Такое сочетание соответствует поршневой группе моторов 168F и 170F, включая распространённые аналоги семейства GX160/GX200, которые ставят на садовую технику и малые бензогенераторы. Перед покупкой измерьте штангенциркулем снятый палец и проверьте посадочные отверстия поршня: если поршень меняется целиком, палец подбирают вместе с ним и стопорными кольцами.

• Наружный диаметр 18 мм и длина 54 мм — размер под стандартную поршневую 168F/170F, поэтому сборка идёт без подгонки и переделок.
• Пустотелая конструкция снижает инерционные нагрузки на шатун и коренные опоры коленвала.
• Шлифованная цилиндрическая поверхность удерживает масляную плёнку и дольше сохраняет исходный зазор, чем изношенная деталь.
• Плавающая посадка позволяет ставить палец и с новым поршнем, и при ремонте, когда исправный поршень остаётся на месте.

Когда меняют палец

Замена нужна при переборке двигателя после перегрева, масляного голодания или длительной работы на грязном масле, а также если при разборке видны задиры, овальность или выработка на поверхности пальца. Отдельно его меняют тогда, когда стук в верхней части цилиндра сохраняется после установки новых колец, а зазор во втулке шатуна выходит за норму. Практичнее ставить новый палец каждый раз, когда снимается поршень: изношенная деталь быстро разбивает бобышки и втулку, и следующий ремонт обходится намного дороже.

Установка

Поршень перед сборкой равномерно прогревают, палец и втулку верхней головки шатуна смазывают моторным маслом и вводят без ударов, чтобы не деформировать бобышки. Стопорные кольца ставят новые, разрезом не в сторону монтажного паза бобышки, и после посадки проверяют, что каждое кольцо полностью село в канавку. Перед первым пуском коленвал проворачивают вручную: поршень должен ходить свободно, без заеданий и перекоса.

Такую деталь стоит держать в запасе всем, кто обслуживает мотоблок, культиватор, мотопомпу или генератор с мотором 168F/170F. При плановой переборке поршневой группы палец нужен вместе с кольцами и стопорами, и ремонт не останавливается на середине из-за одной мелкой позиции.
