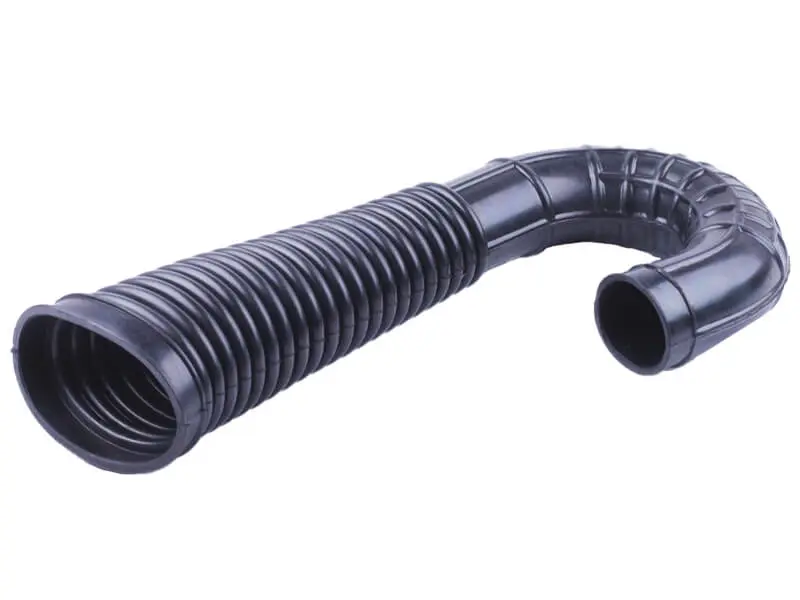

Патрубок воздушного фильтра 4T GY6 125/150 (слон), резиновый гофрированный

Патрубок воздушного фильтра 4T GY6 125/150 (слон)

Гибкий резиновый воздуховод соединяет корпус воздушного фильтра с карбюратором на четырёхтактных китайских скутерах серии GY6 объёмом 125 и 150 см³ — с двигателями 152QMI и 157QMJ. За характерную гофру с крутым изгибом деталь и получила прозвище «слон» или «хобот»: через неё в карбюратор попадает весь воздух, прошедший через фильтрующий элемент.

Зачем нужен целый воздуховод

Смесеобразование на GY6 держится на герметичности впуска. Пока трасса от фильтра до карбюратора цела, двигатель получает ровно тот объём воздуха, который отмерен фильтром: холостые обороты стоят ровно, мотор не глохнет при сбросе газа, отклик на ручку предсказуемый. Стоит гофре треснуть — и появляется неучтённый подсос: обороты начинают плавать, холодный пуск затягивается, тяга внизу проваливается. Дополнительно через разрыв во впуск идёт дорожная пыль в обход фильтра, а это прямой путь к ускоренному износу цилиндра и поршневых колец.

Конструкция

Деталь отлита из чёрной эластичной резины одной цельной частью, без клееных стыков. Центральный участок выполнен глубокой гофрой: она гасит вибрацию двигателя и допускает небольшие взаимные смещения фильтра и карбюратора, не нагружая посадочные места. Далее идёт плавный крутой изгиб с рельефными рёбрами жёсткости — он повторяет штатную укладку воздуховода и не пережимается на повороте. Оба конца выполнены раструбами с формованным буртиком: буртик служит упором для хомута и не даёт стяжке сползти со скользкой резины при тряске.

Когда пора менять

• Продольные трещины, порванные или разлохмаченные складки гофры.
• Задубевшая резина: патрубок не пружинит, а ломается и трескается при изгибе.
• Потёртость или сквозной прорыв в месте касания рамы либо крышки вариатора.
• Разбитые, потерявшие форму раструбы — хомут не даёт плотной затяжки.
• Плавающие холостые и подсос воздуха, найденный при проверке впуска.

Как подобрать и установить

Отталкивайтесь от типа двигателя и штатной схемы впуска: позиция рассчитана на 4Т GY6 125/150. Снимите старый воздуховод и сверьте с ним общую длину, направление изгиба и диаметры обоих раструбов — у китайских скутеров встречаются разные варианты укладки, и «слон» должен ложиться свободно, без натяга и без скручивания по оси. Монтаж проще, если резину предварительно прогреть в тёплой воде: раструб мягче садится на патрубок карбюратора и на выход корпуса фильтра. Посадочные поверхности перед сборкой очистите от пыли и масляного налёта, наденьте оба конца до упора буртика и равномерно затяните хомуты — перетяжка режет резину, недотяжка оставляет щель. После сборки проверьте, чтобы гофра не тёрлась о крышку вариатора и не касалась горячих деталей.

Преимущества

• Гофрированный участок компенсирует вибрации и смещения — соединение с карбюратором не подтравливает воздух и держится дольше жёсткой трубки.
• Формованные буртики на раструбах фиксируют хомуты и сохраняют плотность стыка на разбитой дороге.
• Цельнолитая эластичная резина без швов: нет клееных мест, которые расходятся первыми при перегибах.
• Штатная форма изгиба укладывается по родной трассе, поэтому патрубок не пережимается и не сокращает сечение впуска.

Практичный вариант замены при плановом обслуживании впуска скутера: менять воздуховод удобно заодно с чисткой корпуса фильтра, сменой фильтрующего элемента и настройкой холостого хода — тогда карбюратор регулируется на герметичном впуске и настройка держится.
