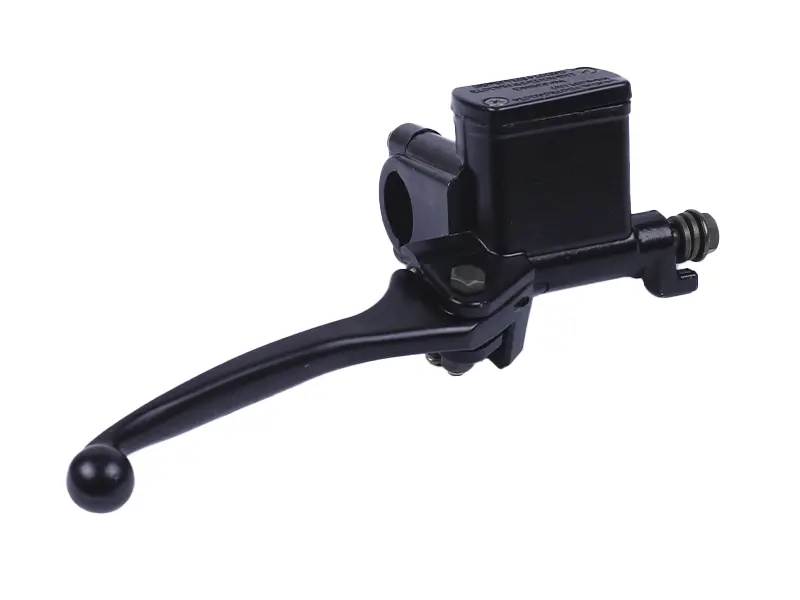

Машинка тормозная (ГТЦ) с рычагом на руль для мопеда Alpha (Mustang) 125 AMG-2

Машинка тормозная (ГТЦ) Alpha (Mustang) 125 AMG-2

Передний гидравлический тормоз мопеда начинается с этого узла: рычаг на руле давит на поршень, поршень выдавливает жидкость в магистраль, а суппорт сжимает колодки на диске. Деталь поставляется собранным блоком — корпус цилиндра, встроенный бачок с крышкой, рычаг и хомут крепления на руль, — поэтому меняется целиком, без переборки старого корпуса и подбора отдельных манжет.

Назначение и принцип работы

Версия Alpha (Mustang) 125 AMG-2 идёт с передним дисковым тормозом на гидравлике, и именно главный цилиндр создаёт в контуре рабочее давление. От его состояния зависят свободный ход рычага, момент срабатывания и способность держать усилие при долгом нажатии — на затяжном спуске, в плотном городском потоке или при езде с пассажиром. Когда манжеты поршня изнашиваются, жидкость начинает перетекать внутри корпуса: рычаг мягчеет и проваливается к грипсе, а прокачка даёт лишь короткий эффект.

Конструкция узла

• Литой корпус с интегрированным бачком и завинчивающейся крышкой — уровень жидкости видно и доливается без разборки привода.
• Хомут на руль с двумя болтами: узел садится на штатное место и позволяет выставить удобный угол наклона рычага перед затяжкой.
• Рычаг с шариковым наконечником — скруглённый конец удобно ложится под пальцы при дозировании торможения и меньше цепляется при падении.
• Выходной штуцер под тормозной шланг закрыт резиновым чехлом, который прикрывает соединение от пыли и воды.
• Чёрное покрытие корпуса, рычага и хомута выдержано в тон штатной рулевой арматуре мопеда.

Когда меняют тормозную машинку

Замена нужна, когда передний тормоз перестаёт держать давление или работает рывками. Типичные признаки:

• рычаг доходит почти до грипсы, а торможение начинается только в конце хода;
• после прокачки упругость возвращается ненадолго и снова уходит;
• подтёки жидкости на корпусе, у пыльника поршня или в месте выхода шланга;
• уровень в бачке падает, хотя колодки ещё не изношены;
• поршень закис: рычаг возвращается вяло, колодки не отпускают диск полностью;
• корпус, хомут или резьба штуцера повреждены после падения.

Как подобрать и поставить

Сравните новый узел со снятым по трём точкам: диаметр хомута под трубу руля (у мопедов серии Alpha это стандартные 22 мм), сторона установки и тип резьбы штуцера под тормозной шланг. Отдельно посмотрите, как на вашей машине подключён датчик стоп-сигнала переднего тормоза, и подготовьте свежую тормозную жидкость нужного класса — доливать остатки из старого бачка не стоит.

Монтаж укладывается в получасовую работу: снять шланг, открутить хомут, установить машинку, равномерно затянуть болты в два приёма, подключить шланг с новыми уплотнительными шайбами, залить жидкость и прокачать контур до упругого рычага. После сборки проверьте, что рычаг свободно возвращается, соединения сухие, а колодки отпускают диск при вращении колеса.

Исправная машинка возвращает переднему тормозу предсказуемость: короткий ход, чёткий момент схватывания и стабильное усилие в дождь и на разбитом асфальте. Для мопеда, который каждый день ездит по городу, это одна из тех деталей, которые лучше менять при первых признаках износа, а не после того, как тормоз перестал держать.
