Вал первичный КПП ATV 50/125 см³ (3+1, полуавтомат)

Вал первичный КПП ATV 50/125 см³ (3+1, полуавтомат)

Ведущий вал коробки передач для горизонтальных четырёхтактных двигателей объёмом от 50 до 125 см³ с полуавтоматической трансмиссией на три передачи вперёд и одну заднюю. Такие моторы ставят на детские и подростковые квадроциклы, лёгкие багги и мотовездеходы, где передачи переключаются лапкой, а сцепление срабатывает автоматически, без рычага на руле. Вал принимает крутящий момент от сцепления и раздаёт его на вторичный вал через набор зубчатых венцов, поэтому от его состояния напрямую зависит чёткость включения передач, поведение техники при трогании и уровень шума коробки под нагрузкой.

Конструкция детали

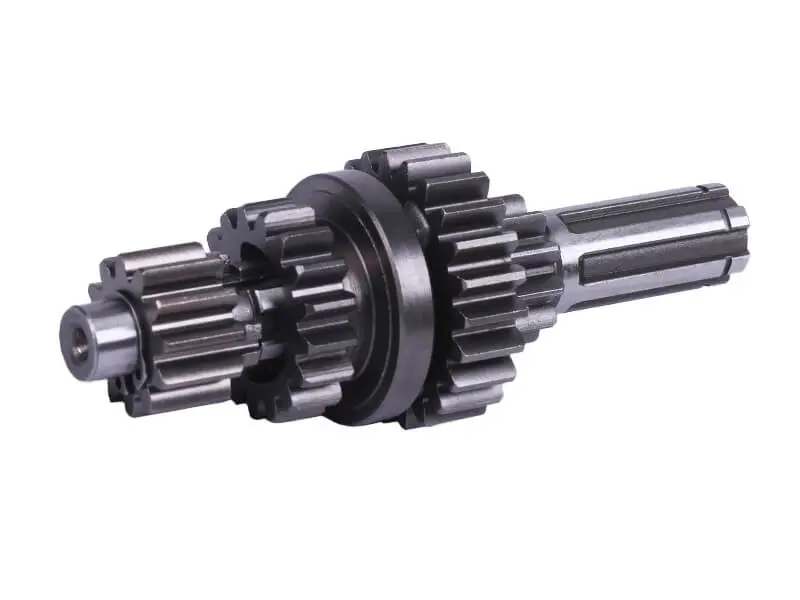

Деталь цельностальная: зубчатые венцы разного диаметра нарезаны прямо на теле вала, между ними нет прессовых или резьбовых соединений, которые могли бы ослабнуть от ударной нагрузки при резком переключении. С одной стороны расположен широкий шлицевой хвостовик под ведущий элемент привода, дальше идёт упорный диск, который разделяет пакеты шестерён и удерживает их от осевого смещения, а противоположный конец выполнен ступенчатой шейкой под подшипник с осевым отверстием на торце. Венцы отличаются шириной и количеством зубьев: часть работает в постоянном зацеплении, часть вступает в работу при перемещении подвижных шестерён вторичного вала вилками и копирным валом. Отдельный ряд отвечает за включение задней передачи, из-за чего вал схемы 3+1 длиннее и насыщеннее, чем валы упрощённых коробок 1+1.

Когда деталь меняют

Первичный вал попадает в ремонт, когда коробка начинает выбивать передачу под нагрузкой, хрустеть при включении или гудеть на определённой передаче. Типичные причины — сколотые и завальцованные торцы зубьев после длительной езды с недовключённой передачей, выработка шлицев хвостовика, задиры на посадочных шейках после работы на низком уровне масла или после попадания металлической стружки в картер. Отдельная частая ситуация — разрушение зубьев ряда задней передачи при попытке включить реверс на ходу. Если хотя бы один венец повреждён, обтачивать или наплавлять его нет смысла: вал меняют целиком, одновременно осматривая вторичный вал, вилки и подшипники, поскольку металлические частицы после разрушения зубьев расходятся по всей коробке.

Как подобрать вал под свой мотор

• Схема коробки. Вал рассчитан на трансмиссию 3+1 полуавтоматического типа, валы моторов 1+1 и коробок с ручным сцеплением имеют другой набор венцов и не взаимозаменяемы.
• Число зубьев каждого венца. Перед покупкой пересчитайте зубья на снятой детали и сравните ряд за рядом — так исключается ошибка при похожих внешне валах разных серий.
• Общая длина и порядок пакетов. Расположение упорного диска и расстояние между венцами должны совпадать со старой деталью, иначе вилки не попадут в канавки шестерён.
• Шлицевой хвостовик. Сравните длину шлицевой части и её диаметр с ответным элементом привода, чтобы посадка была плотной, без осевого болтания.
• Посадочные шейки. Диаметр под подшипник и высота ступеньки определяют, сядет ли вал в свои опоры без подгонки.

Установка и обслуживание

Замена выполняется со снятием двигателя и разъёмом картера, поэтому работу удобно совмещать с полной ревизией коробки. Перед сборкой промойте картер от продуктов износа, проверьте подшипники валов на люфт и шум, осмотрите вилки переключения на предмет изгиба и выработки рабочих торцов, а также убедитесь, что копирный вал проворачивается без заеданий и надёжно фиксируется. Новый вал устанавливается с обязательной заменой прокладки картера и сальников, после чего вручную проворачивают трансмиссию и последовательно проверяют включение всех передач и реверса ещё до установки мотора на раму. Залейте свежее масло нужного класса и первые часы эксплуатации избегайте резких переключений — так зубья успевают приработаться.

Готовый к установке вал позволяет восстановить работоспособную коробку вместо покупки двигателя в сборе. Для аккуратного ремонта дополнительно возьмите комплект прокладок, сальники и подшипники валов, чтобы собрать узел за один заход и не разбирать картер повторно.
