Проводка центральная 4T GY6 50 AMG-5 для скутера

Центральная проводка связывает в один контур всё электрооборудование китайского скутера с четырёхтактным двигателем GY6 50. По ней питание от аккумулятора и генератора расходится к зажиганию, стартеру, освещению, приборам и кнопкам на руле, а обратно приходят сигналы управления. Когда изоляция пересыхает, контакты окисляются, а провода перетираются о раму, электрика начинает работать через раз — и вместо поиска отдельных обрывов проще поставить целый жгут.

Устройство и назначение

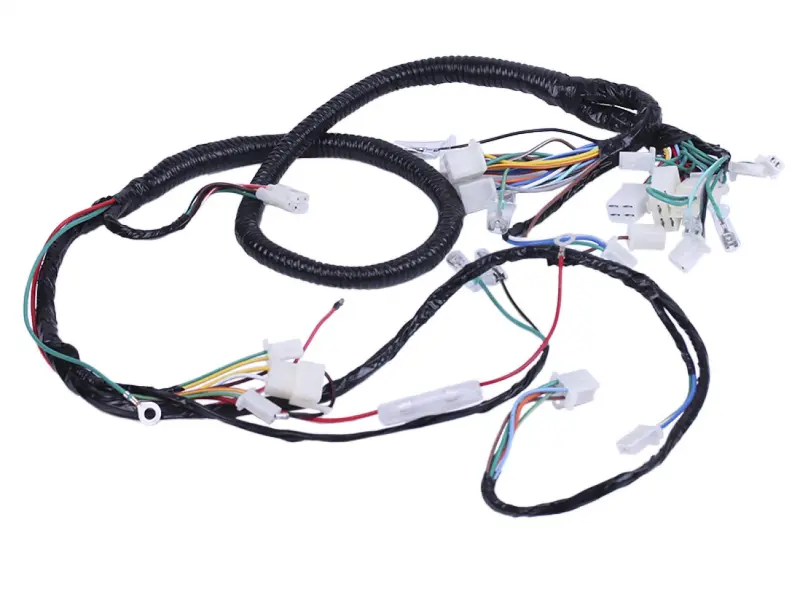

Магистральная часть собрана в гофрированную защитную оплётку, из которой выходят цветные ответвления с уже установленными разъёмами. Изоляция проводов имеет цветовую маркировку, концы оформлены многоконтактными колодками, одиночными клеммами и кольцевым наконечником для точки массы. Разводка повторяет штатную схему скутеров на базе двигателя GY6 50 (139QMB), поэтому жгут укладывается по родным каналам рамы и подключается к агрегатам без пайки и скруток.

В один контур собраны:

• генератор и регулятор напряжения;
• коммутатор и катушка зажигания;
• реле стартера и стартер;
• замок зажигания и блоки кнопок на руле;
• фара, габариты, стоп-сигнал и поворотники;
• панель приборов и звуковой сигнал;
• клеммы аккумулятора и точки массы.

Когда меняют проводку целиком

Типичные поводы: скутер не крутит стартером при исправном аккумуляторе, пропадает искра на прогретом двигателе, самопроизвольно гаснет свет, дёргаются показания приборов или перегорают предохранители без видимой причины. Отдельно жгут страдает после падений, окисления за зимний простой и кустарных врезок в проводку при установке сигнализации или дополнительного света. Если на косе уже больше двух-трёх скруток и оплавленных участков, локальный ремонт лишь отодвигает следующую поломку.

Как подобрать

Перед покупкой снимите старую косу и сравните её с новой прямо на столе: совпадение решает не кубатура, а тип и количество разъёмов. Обратите внимание на:

• число контактов в колодках замка зажигания и блоков кнопок руля;
• тип разъёма коммутатора и регулятора напряжения;
• наличие ответвления под панель приборов и датчик уровня топлива;
• длину магистрали от аккумуляторного отсека до фары — она задаёт укладку по раме.

Китайские скутеры одной кубатуры собирают на разных платформах, поэтому даже при одинаковом двигателе колодки могут отличаться. Сверка «старое — новое» снимает этот вопрос ещё до разборки пластика.

Преимущества

• Гофрированная оплётка магистрали защищает пучок от перетирания о раму и от брызг из-под колеса, поэтому изоляция служит дольше.
• Готовые многоконтактные колодки позволяют собрать электрику разъём в разъём, без пайки и изоленты — соединения не греются и не рассыпаются от вибрации.
• Цветовая маркировка проводов ускоряет поиск нужной ветки при подключении и последующей диагностике мультиметром.

Меняют косу целиком: старую снимают вместе с пластиком, новую прокладывают по тем же каналам, фиксируют хомутами подальше от выпуска и подвижных тяг, а клемму массы затягивают на зачищенный до металла кронштейн. Аккумулятор подключают последним, после проверки всех разъёмов. Такой подход возвращает электрике скутера заводскую логику работы и убирает блуждающие отказы, которые годами лечат подтягиванием контактов.
