Патрубок воздушного фильтра 4T GY6 125/150 (слон)

Патрубок воздушного фильтра 4T GY6 125/150 («слон»)

Воздушный патрубок корпуса фильтра для четырёхтактных китайских скутеров с двигателями GY6 объёмом 125 и 150 кубов — моторы серий 152QMI и 157QMJ. Деталь формирует впускной воздушный тракт и отвечает за то, чтобы мотор дышал только через фильтрующий элемент, а не через случайные щели. За характерную изогнутую форму с длинным хоботом механики называют её «слоном».

Что даёт исправный воздуховод

Пока патрубок цел и плотно сидит на горловинах, карбюратор получает ровный поток очищенного воздуха, состав смеси остаётся стабильным, а холостой ход не плавает. Как только в тракте появляется трещина или неплотный стык, в мотор идёт нефильтрованный воздух вместе с пылью и песком: смесь беднеет, тяга падает, а абразив ускоряет износ цилиндра, поршневых колец и игольчатой пары карбюратора. Поэтому изношенный воздуховод меняют целиком, а не заклеивают.

Конструкция

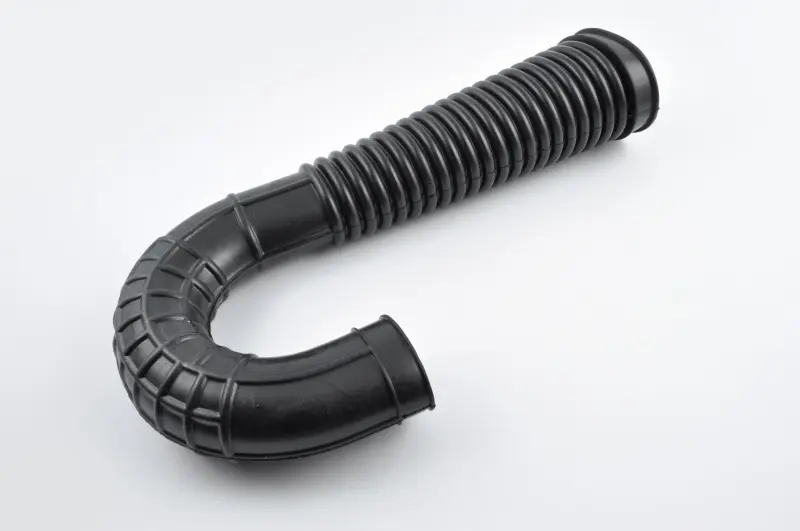

Деталь выполнена из чёрного эластичного полимера единой отливкой. Длинный гофрированный участок переходит в крутой U-образный изгиб, оба конца сделаны расширяющимися раструбами под посадку на ответные горловины. Гофра работает как гибкое звено: она позволяет точно выставить патрубок при сборке и снимает вибрационную нагрузку, которая иначе передавалась бы на пластиковые горловины при работе двигателя. Литой поворот с рёбрами по внешней стороне держит сечение открытым — воздуховод не складывается и не пережимается в изгибе, чего невозможно добиться от произвольного гофрошланга.

Преимущества

• Гофрированная секция гасит вибрации силового агрегата, поэтому посадочные места не разбиваются, а стык дольше держит плотность.
• Заводская U-образная геометрия повторяет штатную трассу впуска: деталь ложится на место без натяга, перекрутов и заломов сечения.
• Рёбра жёсткости на внешней стороне поворота не дают воздуховоду сминаться в самом нагруженном месте и сохраняют пропускную способность.
• Расширенные торцы дают ровную площадку под хомут и герметичный стык без подсоса грязного воздуха.
• Эластичный материал позволяет надеть патрубок на горловины без прогрева и подгонки, а при обслуживании — снять его, не разбирая половину пластика.

Когда пора менять

• Трещины и разрывы гофры, особенно у основания складок.
• Задубевший материал: такой патрубок не садится плотно и лопается при монтаже.
• Растянутые или деформированные торцы, которые не притягиваются хомутом.
• Пыльный налёт на чистой стороне впуска — прямой признак подсоса мимо уплотнения.
• Плавающие обороты, провалы при резком открытии ручки и следы обеднённой смеси на свече после проверки карбюратора.

Подбор и установка

Снимите старый воздуховод и сравните его с новым по общей длине, диаметрам обоих торцов и направлению изгиба — на скутерах GY6 125/150 встречаются разные корпуса фильтра, и решает именно совпадение геометрии. Перед монтажом очистите посадочные горловины от старого налёта, наденьте патрубок до упора и затяните хомуты равномерно, не пережимая гофру. После сборки проверьте, что деталь нигде не касается выпускной системы и не задевает раму при качании двигателя на подвеске.

Такой воздуховод берут при плановом ремонте впуска, после чистки или замены корпуса фильтра, а также когда скутер начал терять тягу и сыпать оборотами из-за подсоса воздуха. Замена занимает несколько минут и возвращает впускному тракту заводскую плотность.
