Форкамера головки цилиндра дизельного двигателя 190N

Форкамера головки цилиндра для дизельного двигателя 190N

Вихрекамерная вставка головки напрямую влияет на то, как дизель мотоблока запускается на холодную, насколько ровно держит обороты и сколько дыма уходит в выхлоп. Топливо из форсунки распыляется именно в этой полости, там начинается воспламенение, и уже подготовленная смесь через узкий канал выбрасывается в основную камеру сгорания над поршнем. Когда стенки вставки прогорают, а кромки канала разбиваются, двигатель теряет тягу, работает жестко и тяжело заводится даже в теплую погоду.

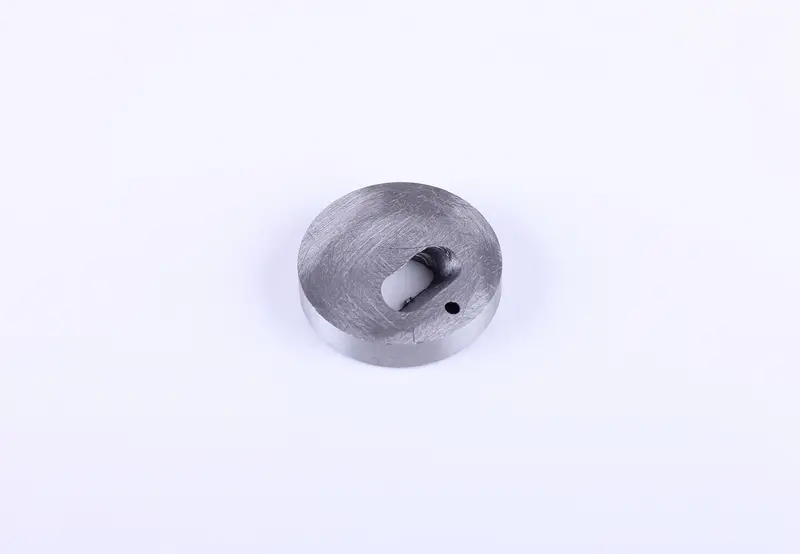

Конструкция представляет собой массивную стальную шайбу с проточенным каналом-соплом и небольшим отверстием, которая запрессовывается в гнездо головки цилиндра. Толстые стенки держат высокое давление и температуру сгорания солярки без деформации, а точная геометрия канала задает направление вихря: от него зависят полнота сгорания топлива, экономичность и мягкость работы мотора под нагрузкой.

Когда пора менять

• тяжелый холодный запуск и долгая прокрутка двигателя до схватывания;
• белый или сизый дым с резким запахом несгоревшей солярки;
• падение мощности на фрезе, плуге, прицепе или помпе;
• прогары, трещины и оплавленные кромки, заметные на снятой вставке;
• плотный нагар, который сужает канал и сбивает факел распыла форсунки;
• следы прорыва газов и копоть вокруг посадочного гнезда в головке.

Как подобрать деталь

Форкамеры двигателей серии 190N выпускаются в нескольких исполнениях: они различаются толщиной шайбы, профилем канала и расположением отверстия под распылитель. Перед покупкой снимите старую вставку и сверьте наружный диаметр, высоту и форму канала — новая деталь должна садиться в гнездо плотно, без люфта и без забивания молотком. Наружный диаметр вставок этой серии составляет порядка 35 мм, но если головка уже проходила ремонт или менялась в сборе, посадочное место стоит промерить штангенциркулем.

Установка и сопутствующие работы

Гнездо перед посадкой очищают от нагара и остатков металла, проверяют плоскость головки и состояние седел клапанов. Вставку ориентируют так, чтобы канал смотрел в цилиндр в соответствии с формой гнезда, а торец не выступал над привалочной плоскостью: иначе прокладка головки прижмется неравномерно и появится прорыв газов. Вместе с заменой полезно проверить форсунку — изношенный или льющий распылитель за короткое время разрушает даже новую вставку, поэтому ремонт форкамеры и обслуживание топливной аппаратуры разумно делать за один заход.

Совместимость

Деталь рассчитана на одноцилиндровые дизельные двигатели 190N водяного охлаждения мощностью около 10 л.с., которые ставят на мотоблоки и мототракторы Кентавр, Зубр, Зирка, Форте, Скаут, Фермер, Град, Xingtai и другие машины этого семейства. Головки близких по конструкции моторов R180N и 195N используют вставки того же типоразмерного ряда, поэтому при подборе на такие двигатели сверка со снятой деталью обязательна.

Замена вихревой вставки обходится несопоставимо дешевле новой головки в сборе, поэтому ее меняют при каждом серьезном ремонте верхней части дизеля — вместе с прокладкой головки, притиркой клапанов и обслуживанием форсунки. Восстановленная геометрия камеры возвращает мотору уверенный пуск, ровный выхлоп и нормальный расход топлива на длительных работах в поле.
