Вилка переключения 1-й и задней передачи КПП мотоблока 175N/180N/195N (9/12 л.с.)

Вилка переключения 1-й и задней передачи КПП мотоблока 175N/180N/195N

Литая стальная вилка включает первую и заднюю передачу в коробке тяжелого мотоблока с дизельными двигателями серии 175N, 180N и 195N мощностью 9 и 12 л.с. Она принимает движение от штока переключения и сдвигает подвижную шестерню вдоль вала до полного зацепления, поэтому от ее состояния напрямую зависит четкость включения этих двух передач, способность трогаться с груженым прицепом и уверенно маневрировать задним ходом.

Как деталь работает в коробке

В шестиступенчатой коробке тяжелого мотоблока каждая пара передач обслуживается отдельной вилкой. Эта отвечает за самые нагруженные режимы: первую передачу используют при вспашке, работе с плугом и старте с прицепом, а задний ход — при маневрах в поле и во дворе. Рычаг переключения поворачивает вал механизма, вал перемещает шток, а шток через вилку смещает шестерню в нужное положение. Пока передача включена, вилка удерживает шестерню в зацеплении и непрерывно принимает на себя боковое давление и трение о стенки кольцевой канавки.

Конструкция

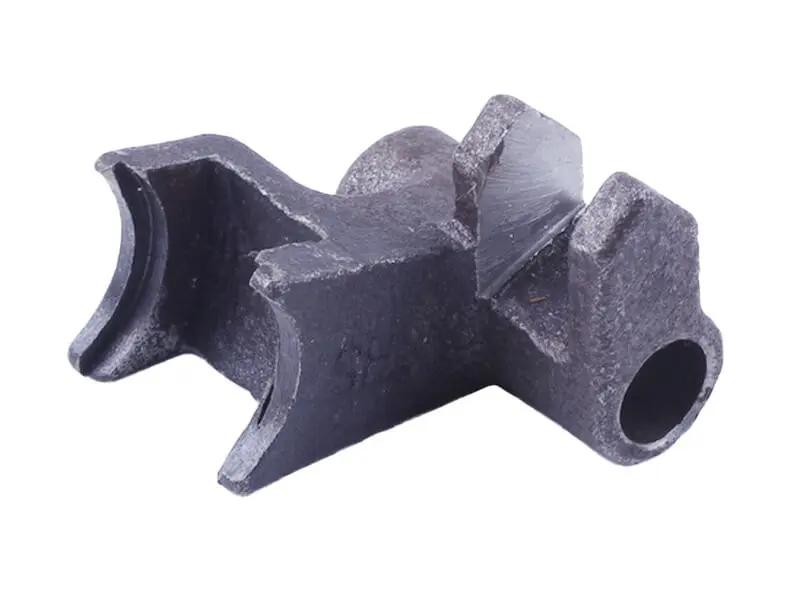

Тело детали отлито из стали и имеет массивное сечение без облегчающих выборок — такой запас металла нужен, чтобы усы не разгибались под нагрузкой первой передачи. С одной стороны сформированы два полукруглых уса: они заходят в кольцевую канавку подвижной шестерни и охватывают ее с двух сторон, распределяя усилие равномерно. С противоположной стороны выполнено сквозное цилиндрическое отверстие под шток переключения. В средней части расположен фигурный прилив с пазом, который принимает палец механизма выбора передач и задает точное положение вилки. Рабочие поверхности усов и посадочное отверстие обработаны, остальные грани остаются литыми.

Когда вилку меняют

• Первая или задняя передача самопроизвольно выбивается под нагрузкой.
• Передача включается с усилием, с хрустом или только со второй-третьей попытки.
• На усах появилась выработка, ступенька или неравномерный износ по толщине.
• Ус деформирован, разогнут или имеет трещину у основания.
• Отверстие под шток разбито, вилка перекашивается и болтается на штоке.
• Коробку разбирают для полной переборки после долгой работы или попадания стружки в масло.

Подбор и установка

Вилки шестиступенчатой коробки не взаимозаменяемы между собой: узел первой и задней передачи отличается от вилок остальных пар формой прилива и расстоянием между усами. Перед покупкой сравните со снятой деталью четыре размера — диаметр отверстия под шток, толщину усов, просвет между ними и общую длину тела, а также форму паза под палец переключения. Такая сверка исключает ошибку, если коробка ранее уже ремонтировалась и в нее ставили детали от другой серии.

Замену выполняют со снятием крышки коробки и слитым маслом. Посадочное место и шток промывают, проверяют шток на отсутствие задиров, а вилку — на свободное перемещение без закусывания. Заодно осматривают канавку подвижной шестерни: если она разбита, новая вилка изнашивается быстро, поэтому шестерню меняют в паре. При сборке детали смазывают трансмиссионным маслом, вручную прокручивают валы и проверяют включение каждой передачи еще до установки крышки, после чего восстанавливают уровень масла в коробке.

Такая вилка нужна и при плановом ремонте изношенной коробки, и при срочном восстановлении мотоблока в сезон, когда пропала первая передача или задний ход. Держать ее в запасе имеет смысл владельцам техники, которая постоянно работает с прицепом, плугом и навесным оборудованием.
