Кнопка звукового сигнала на руль скутера 4T GY6 50-150 AMG-2

Кнопка звукового сигнала на руль скутера 4T GY6 50-150 AMG-2

Отдельная клавиша звукового сигнала для блока кнопок руля скутеров с четырехтактным двигателем GY6 объемом от 50 до 150 см³. Ставится вместо изношенной кнопки, когда сигнал срабатывает через раз, залипает в нажатом положении или совсем перестает отзываться, а сам пульт переключателей и проводка при этом целые.

Что это за деталь и как она устроена

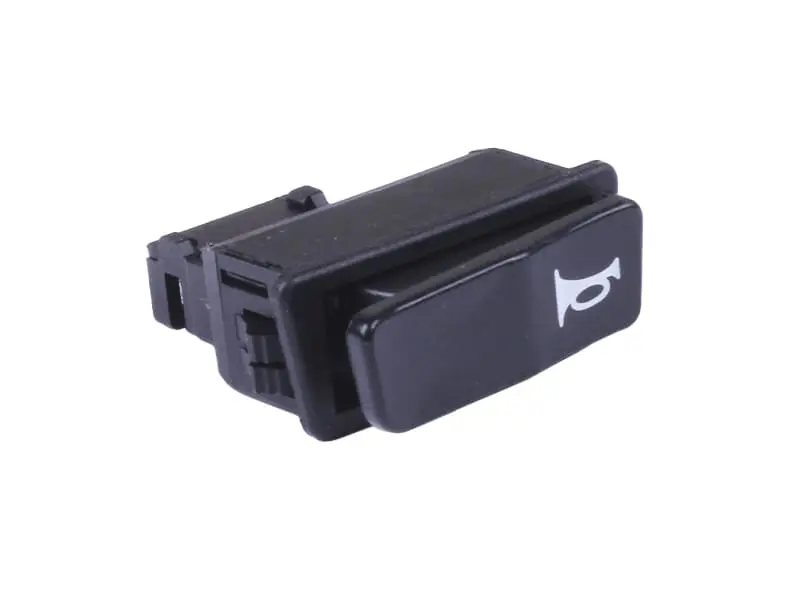

Корпус прямоугольный, из черного пластика: нижняя часть — основание с боковыми упругими защелками, которое входит в посадочное окно пульта, верхняя — качающаяся площадка с белой пиктограммой рожка. Контактная группа закрыта внутри основания, наружу выведена контактная часть под наконечники штатной проводки. Работает кнопка как обычный замыкатель: нажали — сигнал звучит, отпустили — контакт разомкнулся, клавиша сама возвращается в исходное положение.

Место установки — правый или левый пульт руля рядом с переключателем поворотов и света; конкретная сторона зависит от модели скутера. У техники на базе GY6 корпуса пультов во многом унифицированы, поэтому одна и та же клавиша подходит к большому числу китайских скутеров 50, 80, 125 и 150 см³ с похожей формой посадочного окна.

Когда пора менять

• сигнал молчит, хотя предохранитель целый и рожок звучит при прямой подаче питания;
• клавиша утопает, не возвращается назад или качается с большим люфтом;
• звук появляется только от сильного либо косого нажатия — признак подгоревших или окисленных контактов;
• пластик площадки треснул, пиктограмма стерлась, кнопка выпадает из пульта;
• после мойки или дождя сигнал начинает залипать и срабатывать самопроизвольно.

Как подобрать и установить

Ориентируйтесь на три вещи: форму и размер посадочного окна в пульте, тип и количество контактов, направление нажатия клавиши. Снимите старую кнопку и сравните ее с новой по габаритам основания и расположению защелок — у пультов GY6 встречаются узкие и широкие исполнения, поэтому такое измерение занимает минуту и снимает почти все вопросы совместимости. Если пульт разбирается, заодно осмотрите посадочное место и очистите его от грязи и следов влаги.

Замена выполняется без специального инструмента: снимите наконечники с выводов старой кнопки, отожмите защелки и выньте ее из корпуса, затем вставьте новую до щелчка и верните провода на место. Перед сборкой пульта проверьте работу сигнала при включенном зажигании и убедитесь, что клавиша ходит свободно. Провода уложите так, чтобы они не натягивались при повороте руля до упора.

Преимущества

• Отдельная клавиша, а не пульт целиком: неисправность устраняется точечно, без снятия и перекладки жгута проводки.
• Крепление боковыми защелками — монтаж без винтов и подгонки, кнопка садится в штатное окно и надежно держится в нем.
• Крупная качающаяся площадка с четкой пиктограммой рожка — нажимается большим пальцем в мотоперчатке, не отвлекая внимание от дороги.

Клавишу сигнала берут в запас те, кто ездит на скутере каждый день: от рабочего сигнала напрямую зависит поведение в городском потоке, а восстановление обходится совсем недорого. Если вместе с сигналом капризничают поворотники или переключатель света, логично заменить все проблемные кнопки пульта за один раз — разбирать руль повторно не придется.
