Крышка передней звезды Delta AMG-2

Крышка передней звезды Delta AMG-2 закрывает ведущую звёздочку цепного привода возле двигателя. Она отделяет вращающуюся звезду и проходящий по ней участок цепи от окружающего пространства, ограничивает разлёт загрязнений и смазки. При ремонте привода крышку снимают для доступа к звезде, а после проверки и сборки возвращают на место.

Форма и причины замены

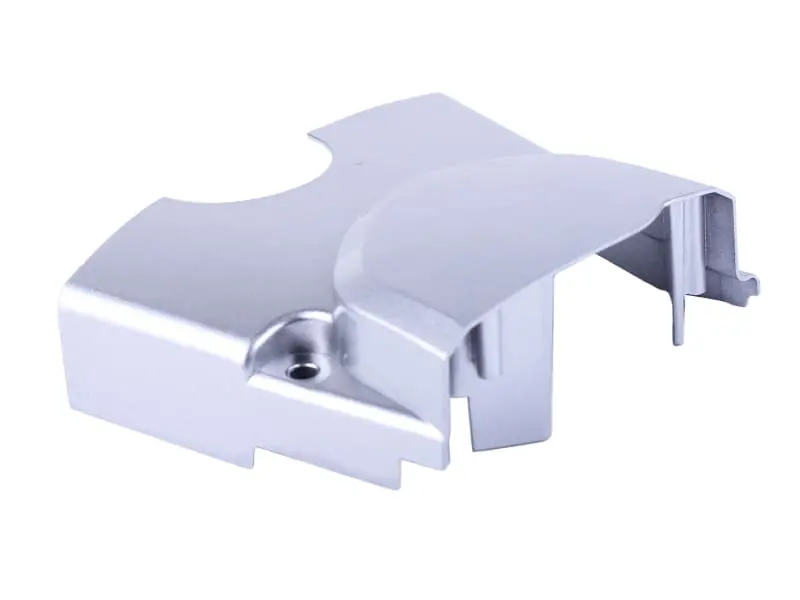

Крышка серебристого цвета имеет объёмную форму с выступающей округлой частью, вырезами по контуру и отверстием под крепёж в углублении. Эти особенности определяют, как она располагается относительно двигателя и соседних деталей. При подборе важен весь профиль: совпадения одного отверстия недостаточно, если край или внутренняя часть мешают цепи.

Поводом для замены становятся трещины, сломанные участки крепления, деформация после удара и повреждённые края. Насторожить должны дребезг и следы трения с внутренней стороны. Если крышка начала задевать цепь, одной замены кожуха может оказаться мало: стоит проверить состояние цепи, звезды и крепления самой крышки. Новый корпус не устраняет причину, по которой прежний получил повреждения.

Что сверить при подборе

Ориентируйтесь на снятую крышку и место её установки. Сравните расположение крепёжных отверстий, глубину выступающей части, очертания вырезов и форму прилегающего края. Отдельно проверьте пространство для прохода цепи и зазоры возле соседних деталей. Если старая крышка расколота или сильно погнута, сохранившиеся фрагменты помогут сверить контур, но посадку нужно оценивать и по креплениям на двигателе.

Проверьте также состояние винтов, резьбы и опорных поверхностей. Утраченные втулки или проставки, если они предусмотрены конструкцией вашей техники, нельзя компенсировать усиленной затяжкой. Неподходящая длина винта и перекос крышки могут помешать правильной посадке даже при близкой внешней форме. Крепёж подбирают по штатному соединению, сохраняя предусмотренный способ установки.

Установка и проверка

Работу выполняют при заглушённом двигателе на устойчиво установленной технике. После снятия старой крышки убирают скопившуюся грязь и остатки смазки с места посадки, осматривают крепления и доступный участок привода. Заодно проверяют зубья передней звезды, цепь и область выхода вала: повреждения и следы утечки лучше обнаружить, пока доступ открыт. Обнаруженные неисправности устраняют до окончательной сборки.

Новую крышку сначала прикладывают без усилия и убеждаются, что она занимает своё место. Винты наживляют вручную, затем затягивают равномерно с учётом требований к штатному креплению. Нельзя притягивать неплотно севшую деталь винтами или подгибать края ради зазора. После сборки проверяют отсутствие перекоса, люфта и контакта с цепью; проверку свободного хода выполняют при выключенном двигателе, не приближая пальцы к звезде. Ошибка подбора или установки приводит к трению, шуму и повторному повреждению крышки.
