Прокладка головки цилиндров ZH1115N AMG

Прокладка головки цилиндров ZH1115N AMG уплотняет стык головки и блока двигателя. Она помогает удерживать давление в камере сгорания и разделять полости, выходящие к плоскости соединения. От состояния этого уплотнения зависит герметичность двигателя: при прогаре или повреждении прокладки газы могут выходить через стык либо попадать в соседние каналы.

Конструкция и назначение

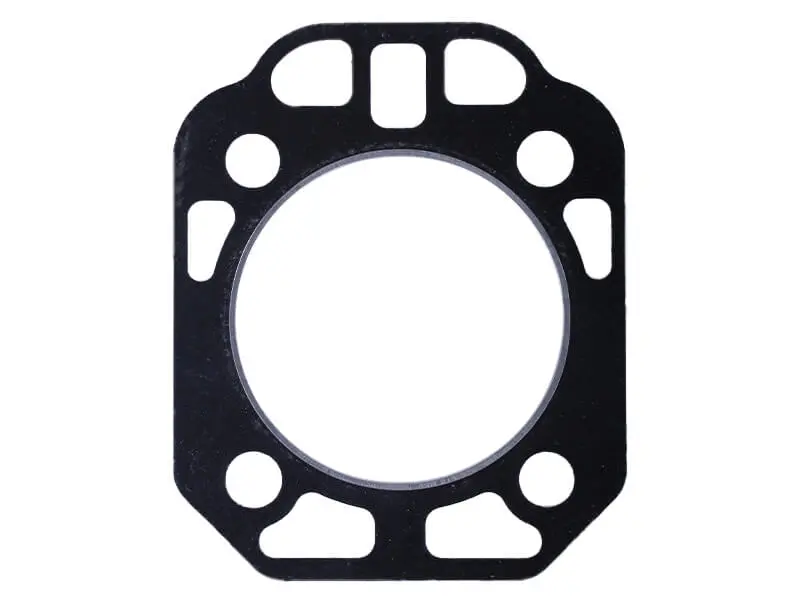

Деталь имеет большое центральное отверстие с выделенной окантовкой, четыре круглых отверстия вокруг него и дополнительные фигурные вырезы по краям. Контур и расположение отверстий должны совпадать с сопрягаемыми поверхностями двигателя. Прокладка зажимается между ними при затяжке головки, поэтому важны не только очертания детали, но и её толщина, а также соответствие всех проходов.

Прокладку меняют при нарушении герметичности соединения и при снятии головки, когда требуется новое уплотнение. Поводом проверить её состояние служат следы прорыва газов на стыке, местная копоть, подтёки, снижение компрессии и затруднённый запуск. Каждый из этих признаков может иметь другую причину, поэтому замену планируют после проверки места утечки, а не по одному симптому.

Что сверить при подборе

Ориентир для подбора — обозначение ZH1115N и конструкция снятой прокладки. Сравните наружный контур, центральное отверстие, расстояния между крепёжными отверстиями и расположение каждого фигурного выреза. Совпадения только центрального отверстия недостаточно: смещённый проход может частично перекрыть канал, а неверный контур — оставить участок стыка без уплотнения.

• Проверьте маркировку двигателя и его исполнение по документации техники.
• Сопоставьте прокладку с плоскостями блока и головки: крепёж и каналы должны оставаться открытыми.
• Сверьте требуемую толщину по ремонтным данным двигателя; обжатая старая прокладка не даёт точного значения толщины новой.
• Убедитесь, что край центрального отверстия не выступает внутрь цилиндра.

Особенности замены

Работу выполняют на остывшем двигателе. После снятия головки удаляют остатки прежнего уплотнения, не царапая посадочные плоскости и не допуская попадания загрязнений в цилиндр и каналы. Поверхности очищают и осматривают на прогары, коррозию и повреждения. Если двигатель перегревался или прокладка уже прогорала повторно, нужно проверить плоскостность головки: новое уплотнение не исправит её деформацию.

До затяжки прокладку укладывают в правильном положении и проверяют совмещение всех отверстий. Герметик применяют только тогда, когда это предусмотрено инструкцией двигателя: произвольное нанесение может изменить условия обжатия и загрязнить проходы. Крепёж головки осматривают, а необходимость его замены определяют по ремонтным требованиям. Другие уплотнения снятых соединений также проверяют и при необходимости заменяют.

Порядок, этапы и момент затяжки берут из документации двигателя. Неравномерное усилие способно вызвать перекос и местный прорыв газов, а чрезмерное — повредить крепёж или уплотнение. После сборки проверяют герметичность стыка и работу двигателя. Повторную подтяжку выполняют лишь в том случае, если она предусмотрена изготовителем.
