Топливный бак для мотоблока 177F/188F (9/13 л. с.) AMG-3

Топливный бак для мотоблока с двигателем 177F/188F (9/13 л. с.), обозначение AMG-3. Служит для хранения запаса топлива и его подачи к системе питания двигателя. Его меняют при потере герметичности, повреждении корпуса или креплений, а также при загрязнении изнутри, которое уже не удаётся устранить очисткой. Исправный бак должен удерживать топливо и надёжно закрепляться на предусмотренном месте.

Корпус и заливная горловина

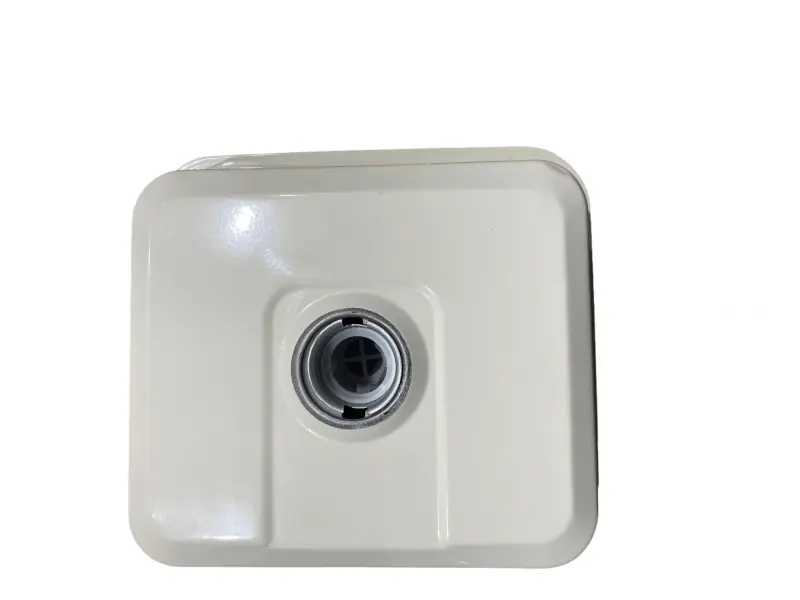

Бак имеет прямоугольную форму со скруглёнными углами и светлое наружное покрытие. Заливная горловина расположена на широкой верхней поверхности, вокруг неё выполнен рельефный участок корпуса. При подборе важны не только общие очертания: положение горловины определяет доступ для заправки, а высота бака и выступающих частей — зазор до соседних деталей. Крышка должна подходить к горловине по способу фиксации и уплотнению.

Когда требуется замена

Повод осмотреть бак — запах топлива возле стоящей техники, мокрые следы на корпусе, подтёки по соединениям или трещины около креплений. Сначала определяют место утечки: причиной может быть уплотнение крышки, шланг либо соединение на выходе топлива. Замена самого бака нужна, когда повреждён его корпус, горловина или места крепления. Глубокие вмятины тоже требуют внимания, особенно если из-за них бак касается двигателя или не садится на опоры.

Отдельная причина проверки — повторное появление грязи в топливе после очистки системы питания. Внутренние отложения могут снова попадать в топливопровод и мешать подаче топлива. Если крепёж ослаблен или бак установлен с перекосом, вибрация увеличивает нагрузку на точки фиксации и соединения. Поэтому при замене проверяют не только ёмкость, но и состояние её опор.

Что сверить со снятым баком

• Расположение, количество и расстояния между точками крепления, форму опор и доступ к крепежу.
• Габариты корпуса, положение заливной горловины и возможность свободно открывать крышку.
• Место выхода топлива, тип присоединения крана или шланга и направление прокладки топливопровода.
• Посадку крышки и состояние деталей, которые планируется перенести со старого бака.

Обозначение двигателя помогает начать подбор, но окончательное решение принимают по посадочным местам и соединениям. Несовпадение креплений нельзя компенсировать затяжкой с усилием: так корпус окажется под постоянным напряжением. Неподходящее положение выхода топлива может привести к перегибу шланга или его контакту с горячими частями.

Особенности установки

Работают с остановленным и остывшим двигателем, вдали от огня и искр. Топливо из старого бака сливают в подходящую ёмкость, затем отсоединяют топливопровод и снимают крепёж. При разборке запоминают расположение шайб, втулок и прокладок, если они предусмотрены конструкцией. Одновременно осматривают крышку, уплотнения, топливный кран и шланг; растрескавшиеся или задубевшие детали заменяют.

Новый бак сначала устанавливают на опоры без натяга, проверяют зазоры и только затем равномерно затягивают крепления по требованиям техники. Шланг укладывают без перегибов и натяжения. После подключения наливают небольшое количество топлива и проверяют корпус, горловину и соединения на утечки. При появлении влажных следов двигатель не запускают до устранения причины.
