Шестерня ведомая 3-й передачи КПП мотоблока 180N/195N (9Hp/12Hp) AMG-2

Ведомая шестерня 3-й передачи КПП мотоблока 180N/195N (9Hp/12Hp), обозначение AMG-2. Работает в зубчатой паре третьей передачи: принимает вращение от сопряжённой шестерни и передаёт крутящий момент через соединение с валом. При ремонте коробки её подбирают по месту в механизме и геометрии снятой детали, чтобы сохранить правильное зацепление.

Конструкция и причины замены

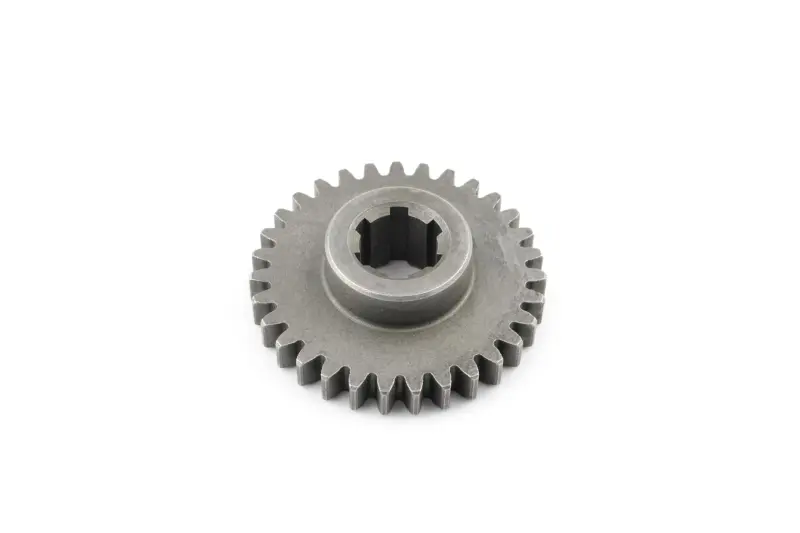

Шестерня имеет наружный венец с прямыми зубьями, выступающую центральную ступицу и внутреннее шлицевое отверстие. Зубья взаимодействуют с ответной шестернёй, а шлицы обеспечивают связь с валом. Поэтому при оценке состояния проверяют обе зоны: исправный венец не компенсирует разбитую посадку, а плотная посадка не устраняет повреждение зубьев.

Поводом для замены становятся сколы, трещины, выкрашивание рабочих поверхностей и выраженная неравномерная выработка зубьев. На шлицах настораживают замятые края и заметный люфт относительно вала. Повышенный шум именно на третьей передаче или рывки под нагрузкой требуют осмотра зубчатой пары, но сами по себе ещё не указывают на поломку одной конкретной шестерни.

Ускорить износ могут недостаточная смазка, загрязнение масла продуктами износа и перекос валов из-за повреждения подшипников. Если заменить только шестерню, оставив причину повреждения, новые зубья тоже будут работать с повышенной нагрузкой. При разборке стоит осмотреть ответный венец, шлицы вала и опоры рядом с местом установки.

Что сверить со снятой деталью

Одного обозначения мотоблока недостаточно для проверки посадки. Сравните число зубьев, наружный диаметр венца, его ширину и общую высоту детали. Отдельно проверьте число и профиль внутренних шлицев, диаметр отверстия, высоту ступицы и её расположение относительно венца. Эти параметры определяют, встанет ли шестерня на вал и совпадёт ли её венец с ответным.

Учитывайте форму торцов, уступы и поверхности, которыми деталь прилегает к соседним частям. Слишком широкая шестерня может зажать сборку, а неверное положение венца — уменьшить площадь контакта зубьев. Несовпадение шлицев нельзя устранять силовой посадкой или подтачиванием: это повреждает сопряжение и мешает правильно зафиксировать деталь.

Особенности установки

Разбирая КПП, зафиксируйте направление ступицы и последовательность расположения втулок, шайб и фиксаторов, предусмотренных её конструкцией. Снятую шестерню сравнивают с новой до сборки. Посадочные поверхности очищают от загрязнений и проверяют на задиры; повреждённый вал или ответная шестерня требуют отдельного решения, иначе замена одной детали не восстановит нормальную работу пары.

Собирайте коробку по руководству конкретного исполнения КПП, соблюдая порядок фиксации и заданные зазоры. Изношенные подшипники и повреждённые стопорные детали заменяют по состоянию; также проверяют уплотнения, затронутые разборкой. До работы под нагрузкой проверьте свободное вращение механизма и включение передач. Заедание, неполное зацепление или новый стук — повод остановить проверку и найти ошибку сборки.
