Ось колес шестигранная 400 мм для КПП AMG-2

Шестигранная ось колес длиной 400 мм предназначена для КПП AMG-2. Она служит для установки колес и передачи вращения через сопряжение с шестигранным профилем. При восстановлении колесного привода важно подобрать ось не только по длине: профиль должен соответствовать посадочным отверстиям, а места фиксации — креплению снятой детали. От этого зависят плотность посадки и правильное положение колес.

Конструкция и назначение

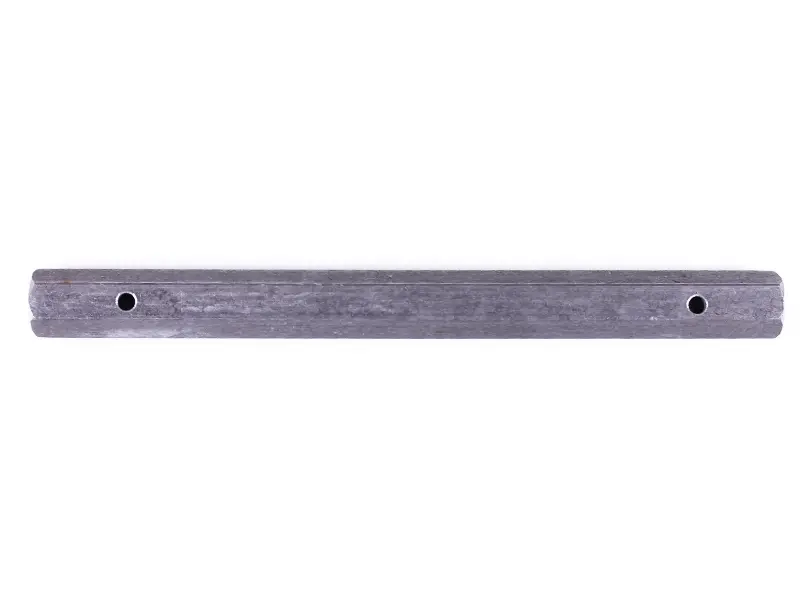

Ось выполнена в виде прямого шестигранного стержня с двумя поперечными отверстиями ближе к концам. Грани обеспечивают зацепление с ответным профилем, а отверстия используются при фиксации соединения предусмотренным крепежом. Обозначение L-400mm означает длину 400 мм. При подборе его нужно учитывать вместе с размером шестигранника: одинаковая длина сама по себе не означает одинаковую посадку.

Когда нужна замена

Поводом для осмотра оси становятся заметный люфт колеса в соединении, стук при смене нагрузки или неравномерное вращение. На снятой детали проверяют грани, участки посадки и края отверстий. Скругленные грани, вытянутые отверстия, трещины и изгиб мешают нормальной работе соединения. При этом люфт может возникать и из-за изношенной ступицы либо крепежа: замена одной оси не устранит повреждение ответной детали.

Износ ускоряется, когда соединение долго работает с ослабленной фиксацией. Ударные нагрузки разбивают отверстия и посадочные поверхности, а сильный боковой удар может погнуть ось. Налипшую грязь перед осмотром убирают, чтобы отличить поверхностные следы эксплуатации от трещин и выработки. Если колесо стоит с перекосом, стоит проверить не только прямолинейность оси, но и состояние его ступицы.

Что сверить при подборе

Сравните общую длину снятой оси, размер шестигранника между противоположными гранями и форму концов. Отдельно измерьте диаметр поперечных отверстий, расстояния от них до торцов и их взаимное расположение. Проверьте, на какую глубину ось входит в сопряженные детали и где располагаются колеса после фиксации. Эти размеры удобнее снимать с очищенных участков без сильной выработки: изношенная поверхность может дать ошибочный результат измерения.

Установка и проверка

Замену выполняют на остановленной технике, надежно закрепленной от перемещения и опрокидывания. Колеса разгружают, снимают фиксаторы и освобождают ось, сохраняя порядок установленных втулок, шайб и проставок, если они предусмотрены конструкцией. Перед сборкой очищают ответные отверстия, осматривают ступицы и крепеж. Поврежденные фиксаторы и детали с выраженной выработкой заменяют вместе с осью.

При сборке совмещают шестигранные посадки и отверстия без принудительного перекоса. Ось не подгоняют ударами и не рассверливают отверстия ради несовпадающего крепления. После установки проверяют фиксацию, отсутствие лишнего люфта и свободное вращение без заеданий. Слишком свободная посадка ускоряет износ граней, а несовпадение отверстий мешает надежно закрепить соединение. Первую проверку проводят без рабочей нагрузки, затем повторно осматривают крепление.
