Штанга ГРМ (толкатель) для мотоблока 177F AMG-2

Штанга ГРМ (толкатель) для мотоблока 177F с обозначением AMG-2 передаёт движение от толкателя к коромыслу клапана. Она участвует в работе газораспределительного механизма: через коромысло усилие передаётся на клапан, который открывается в нужный момент цикла двигателя. При подборе замены имеют значение длина штанги и геометрия её концов, поскольку от них зависит правильное положение деталей клапанного привода.

Конструкция и причины замены

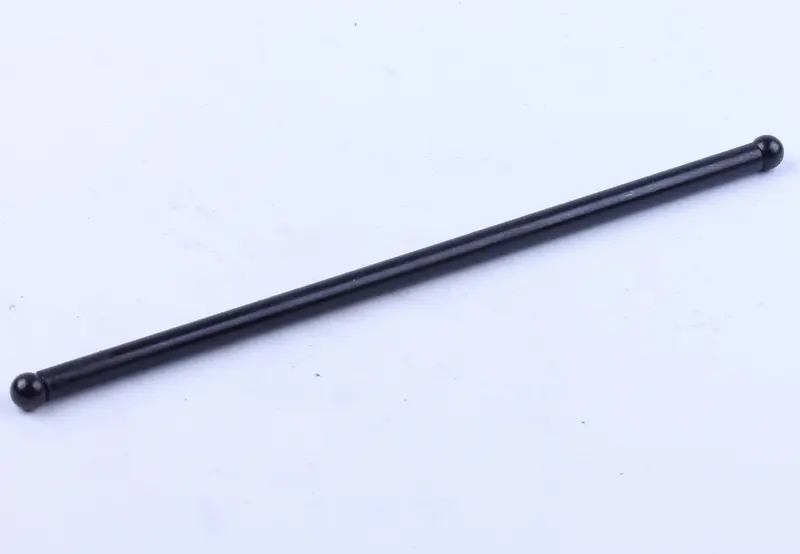

Деталь представляет собой длинный тонкий стержень с округлыми наконечниками на обоих концах. Наконечники входят в ответные опоры и передают усилие при движении механизма. Для исправной работы стержень должен сохранять прямолинейность, а контактные поверхности — форму без выраженной выработки, сколов и задиров. Повреждение конца штанги нарушает посадку даже тогда, когда сам стержень остаётся прямым.

Повод проверить штангу — стук в клапанном механизме, повторное изменение отрегулированного зазора или неполное открытие клапана. Такие признаки могут быть связаны и с другими деталями, поэтому замену выбирают после осмотра. Погнутая штанга, повреждённые наконечники или заметная выработка в местах контакта служат основанием для её замены. Если деформация возникла после заклинивания или неправильной сборки привода, сначала устраняют причину перегрузки, иначе новая деталь может пострадать снова.

Что сверить со снятой штангой

Сравните общую длину, диаметр стержня, форму и размеры обоих наконечников. Проверьте, как каждый конец размещается в своей опоре: совпадение только по длине ещё не означает правильной посадки. Для сравнения лучше использовать неповреждённую деталь либо размеры из документации двигателя — погнутая штанга может дать ошибочный результат измерения. Если при разборке снимаются несколько штанг, отмечайте их положение и не считайте их взаимозаменяемыми без проверки.

Слишком длинная или короткая штанга меняет положение коромысла и может вывести регулировку клапанного зазора за допустимые пределы. Несоответствие наконечников опорам приводит к неправильному контакту и ускоренной выработке. Не стоит компенсировать ошибку подбора крайним положением регулировочного винта: сначала нужно убедиться, что геометрия заменяемой детали совпадает с требуемой.

Установка и проверка

Замену выполняют на остывшем двигателе, исключив случайный запуск. При разборке сохраняют порядок деталей и положение штанг. До установки осматривают ответные поверхности толкателя и коромысла: глубокие следы износа или повреждённые опоры требуют отдельного устранения. Новая штанга не исправит выработку сопряжённых деталей. Контактные поверхности очищают и смазывают согласно инструкции двигателя, затем проверяют, что оба наконечника попали в свои посадочные места.

После сборки выставляют клапанный зазор по документации двигателя и вручную проворачивают механизм предусмотренным для этого способом. Штанга должна оставаться в опорах, а привод — двигаться без заедания. Если чувствуется упор или наконечник смещается, запуск откладывают до проверки сборки. Завершают работу контрольной проверкой зазора; при первом запуске обращают внимание на посторонний стук со стороны клапанного механизма.
