Шестерня ведомая главной передачи Delta 70cc, 67 зубьев, Актив AMG-3

Ведомая шестерня главной передачи Delta 70cc, Актив AMG-3 — деталь зубчатого механизма, которая принимает вращение от ведущей шестерни и передаёт крутящий момент дальше через шлицевое соединение. Исполнение на 67 зубьев подбирают взамен соответствующей снятой шестерни: число зубьев влияет на согласованную работу пары и передаточное отношение.

Устройство детали

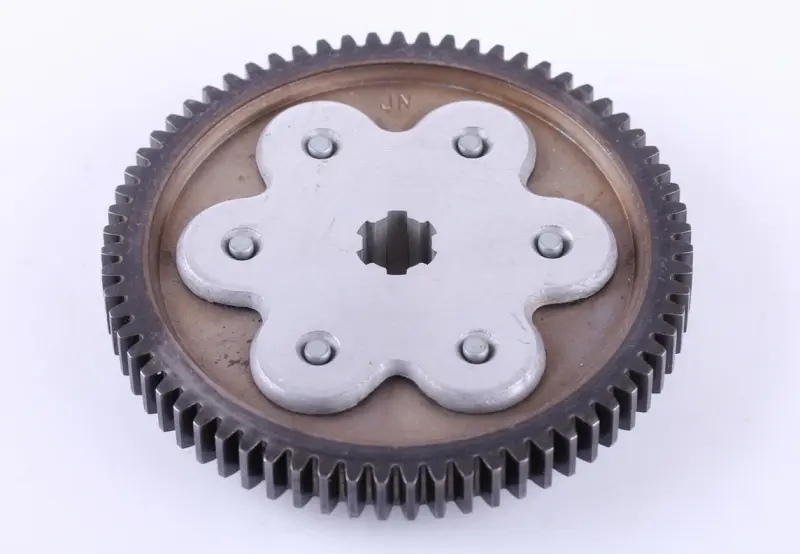

По наружному краю расположен зубчатый венец, в центре — отверстие со шлицами. На боковой поверхности установлена фигурная пластина с шестью заклёпочными головками. При сравнении со старой деталью учитывают весь узел: наружный венец, центральную посадку, форму пластины и расположение креплений. На детали есть маркировка JN; её можно использовать как дополнительный ориентир при сопоставлении.

Число 67 характеризует количество зубьев, но само по себе не определяет взаимозаменяемость. Шестерни с одинаковым количеством зубьев могут различаться профилем зацепления, шириной венца и посадкой. Совпадение только одного признака не обеспечит правильную работу механизма.

Когда нужна замена

Повод для осмотра — усилившийся гул при передаче нагрузки, стук, рывки или металлические частицы в смазке. Такие признаки не указывают однозначно на эту шестерню: причину устанавливают после проверки зацепления и опор вала. На снятой детали ищут сколы, трещины, выкрашивание рабочих поверхностей зубьев и выраженную неравномерную выработку.

Отдельно проверяют шлицы и заклёпочные соединения. Разбитая посадка может давать люфт и удары при изменении нагрузки, а ослабленные крепления требуют оценки состояния сборки. Износ часто ускоряется при недостаточной смазке, попадании частиц в зацепление или нарушении положения валов. Если оставить причину повреждения, новая шестерня тоже будет работать с перегрузкой.

Что сверить при подборе

• Количество зубьев — 67, а также их профиль и направление.
• Наружный диаметр, ширину зубчатого венца и общую толщину сборки.
• Число и форму внутренних шлицев, размеры посадочного отверстия.
• Положение венца относительно посадки и соседних деталей.
• Форму боковой пластины, расположение креплений и способ фиксации на валу.

Сравнивать удобнее с демонтированной шестернёй, очищенной от загрязнений. Кроме неё осматривают ответную шестерню, опоры вала и предусмотренные конструкцией шайбы, втулки и стопоры. Сильно изношенная ответная деталь способна повредить новые зубья; состояние пары оценивают совместно.

Особенности установки

При разборке сохраняют порядок шайб, дистанционных деталей и фиксаторов. Посадочные поверхности очищают, проверяют отсутствие задиров и устанавливают шестерню в предусмотренной ориентации. Если шлицы не совмещаются, деталь не забивают ударами: сначала проверяют соответствие посадки и положение деталей.

Зазоры, крепление и смазку проверяют по требованиям конкретного механизма. После сборки контролируют свободное вращение без закусывания и контакта с соседними поверхностями. Неправильная толщина или смещённый венец могут вызвать перекос зацепления, шум и ускоренный износ зубьев и опор. Первую проверку проводят без резкой нагрузки, обращая внимание на посторонние звуки.
