Тепловой компенсатор выпускного клапана мотоблока 177F/188F (9/13Hp) AMG-2

Тепловой компенсатор выпускного клапана для двигателей мотоблоков 177F/188F (9/13Hp), обозначение AMG-2. Деталь предназначена для ремонта клапанного механизма со стороны выпуска. При подборе замены учитывают не только обозначение двигателя, но и исполнение установленной детали: совпадение формы и посадки необходимо для правильного взаимодействия клапана с его приводом.

Назначение и конструкция

Выпускной клапан открывает путь отработавшим газам и закрывается, чтобы камера сгорания оставалась герметичной. При нагреве размеры деталей механизма меняются, поэтому в приводе предусмотрен тепловой зазор. Состояние контактных деталей влияет на его настройку и сохранение. Замена компенсатора относится к обслуживанию этого механизма и требует последующей проверки зазора.

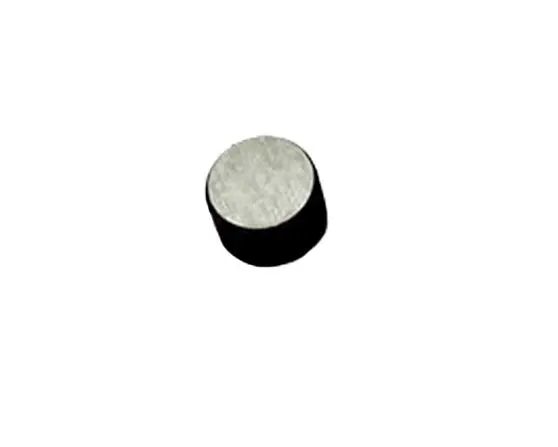

Компенсатор имеет компактную цилиндрическую форму с круглой плоской торцевой поверхностью. При сравнении со снятой деталью проверяют оба торца и посадочную сторону: одного совпадения наружного контура недостаточно. Общая высота, диаметр и геометрия посадки определяют, сможет ли замена занять правильное положение без перекоса и нарушения хода привода.

Когда требуется замена

Основанием для замены служат трещины, сколы, выработка, задиры или деформация контактных поверхностей. Износ в месте передачи усилия может сопровождаться стуком и затруднять точную регулировку зазора. Если зазор снова меняется после настройки, стоит проверить состояние сопряжённых деталей, а не ограничиваться очередным вращением регулировочного винта.

Шум, затруднённый запуск и неровная работа двигателя сами по себе не доказывают неисправность компенсатора. Его оценивают после доступа к клапанному механизму, очистки и осмотра. Одновременно проверяют поверхность коромысла и торец клапана: повреждение в паре контакта может быстро вызвать повторную выработку новой детали.

Что сверить при подборе

• Обозначение двигателя и исполнение выпускного клапанного механизма.
• Наружный диаметр и высоту снятого компенсатора, учитывая возможный износ.
• Форму обоих торцов, посадку и наличие углублений на сопрягаемой стороне.
• Положение детали в механизме и характер её контакта с соседними поверхностями.

Сильно изношенный образец полезен для сравнения конструкции, но его размеры не всегда соответствуют первоначальным. Если контактный торец заметно стёрт или деформирован, подбор только по оставшейся высоте может привести к ошибке. В таком случае размеры сверяют с требованиями к конкретному двигателю.

Особенности установки

Работу выполняют на остывшем двигателе, исключив случайный запуск. До снятия фиксируют положение компенсатора и последовательность разборки. Посадочное место очищают, проверяют отсутствие повреждений, затем устанавливают деталь в предусмотренной ориентации. Компенсатор должен правильно сесть на своё место; подгонять его ударами или стачивать контактную поверхность ради совпадения размеров не следует.

После сборки регулируют зазор по инструкции двигателя и проверяют свободное движение привода при ручном проворачивании. Слишком малый зазор может мешать полному закрытию выпускного клапана и привести к потере компрессии и перегреву его кромки. Чрезмерный зазор усиливает ударные нагрузки и шум. При открытии клапанной крышки также осматривают её уплотнение и заменяют его при повреждении.
