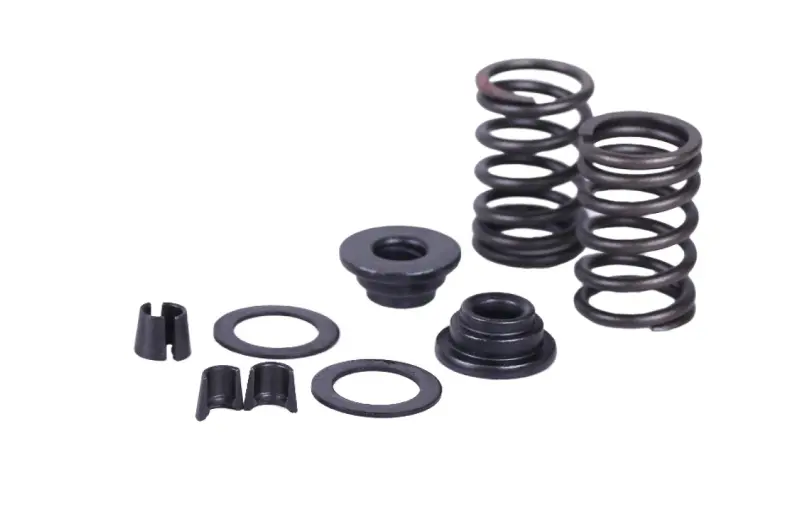

Комплект клапанного механизма 188D на 2 клапана AMG-2

Комплект клапанного механизма 188D на 2 клапана AMG-2

Комплект предназначен для ремонта клапанной части головки цилиндра дизельного двигателя 188D с воздушным охлаждением, применяемого на мотоблоках и другой технике с таким силовым агрегатом. Набор рассчитан на двухклапанную головку и содержит связанные детали для обслуживания впускного и выпускного клапанов: пружины, тарелки и разрезные сухари. Клапаны, направляющие и детали их привода подбираются отдельно.

Пружина возвращает клапан в закрытое положение и прижимает его к седлу, а тарелка передает усилие пружины. Сухари устанавливаются в канавку на стержне клапана и удерживают тарелку после снятия нагрузки с монтажного приспособления. Эти детали работают совместно, поэтому правильная посадка каждого компонента важна для свободного движения клапана, его полного закрытия и стабильной работы газораспределительного механизма.

Когда применяют комплект

Набор используют при ремонте головки цилиндра, если пружины деформированы, повреждены или утратили требуемую упругость, а тарелки и сухари имеют следы износа, перекос либо повреждения посадочных поверхностей. Он также удобен после полной разборки клапанного механизма, когда требуется собрать оба клапана с согласованным набором удерживающих деталей. Перед заменой необходимо определить причину неисправности: установка новых пружин и фиксаторов не устраняет износ направляющих, стержней клапанов или седел.

Что проверить при подборе

• Обозначение двигателя. Комплект выбирают для двигателя 188D; одного внешнего сходства с деталями других серий недостаточно.
• Исполнение головки. Набор предназначен для схемы с двумя клапанами — впускным и выпускным.
• Геометрию деталей. Сравните со снятым комплектом высоту и диаметр пружин, форму тарелок, размеры опорных поверхностей и профиль сухарей.
• Состояние сопряженных деталей. До сборки осмотрите канавки на стержнях клапанов, направляющие, седла и места опоры пружин в головке.

Особое внимание уделите сухарям: их профиль должен соответствовать канавке стержня и посадочному месту тарелки. Нельзя подбирать эти детали только по общему диаметру или приблизительной форме. Если головка цилиндра ранее ремонтировалась либо двигатель получил детали другой модификации, сравнение со старым комплектом и фактической конструкцией головки обязательно.

Рекомендации по установке

Монтаж выполняют на чистых посадочных поверхностях с применением приспособления для сжатия клапанных пружин. Пружину и тарелки устанавливают в предусмотренном конструкцией положении, затем пружину сжимают без бокового перекоса и размещают половинки сухаря в канавке стержня. Нагрузку снимают плавно, контролируя, чтобы обе половинки заняли одинаковое положение, а тарелка удерживалась по центру. Попытка сжать пружину случайным инструментом повышает риск перекоса и повреждения небольших фиксирующих деталей.

• После сборки проверьте надежность посадки сухарей и отсутствие перекоса каждой пружины.
• Убедитесь, что клапаны перемещаются без заедания и полностью возвращаются к седлам.
• Отрегулируйте клапанные зазоры по требованиям руководства именно для установленного двигателя 188D.
• Перед запуском вручную проверните коленчатый вал и проконтролируйте движение клапанов в полном цикле.

Комплект подходит для планового восстановления двухклапанной головки и ремонта после обнаружения поврежденных деталей фиксации пружин. Точная проверка модели двигателя, формы снятых компонентов и состояния сопряженных поверхностей помогает собрать клапанный механизм без несовместимых деталей и повторной разборки головки.
