Шпильки коромысел AMG для дизельных двигателей ZH1105N/ZH1115N

Шпильки коромысел AMG для двигателей ZH1105N и ZH1115N

Шпильки предназначены для крепления деталей клапанного механизма в головке цилиндра дизельных двигателей ZH1105N и ZH1115N, устанавливаемых на мотоблоки и мототракторы. Они образуют неподвижную опору для коромысел и удерживают собранный механизм в предусмотренном положении. Исправность этого крепежа важна для правильной установки коромысел, сохранения отрегулированных клапанных зазоров и стабильной работы газораспределительного механизма.

Такие шпильки меняют при ремонте головки цилиндра, обслуживании клапанов или восстановлении крепления коромысел. Причиной замены могут стать сорванная или заметно изношенная резьба, деформация стержня, повреждение при разборке либо ситуация, когда гайка не удерживается с требуемой надежностью. Продолжать сборку с поврежденной шпилькой не следует: корректно выставить и закрепить коромысла на таком основании трудно.

Конструкция и основные параметры

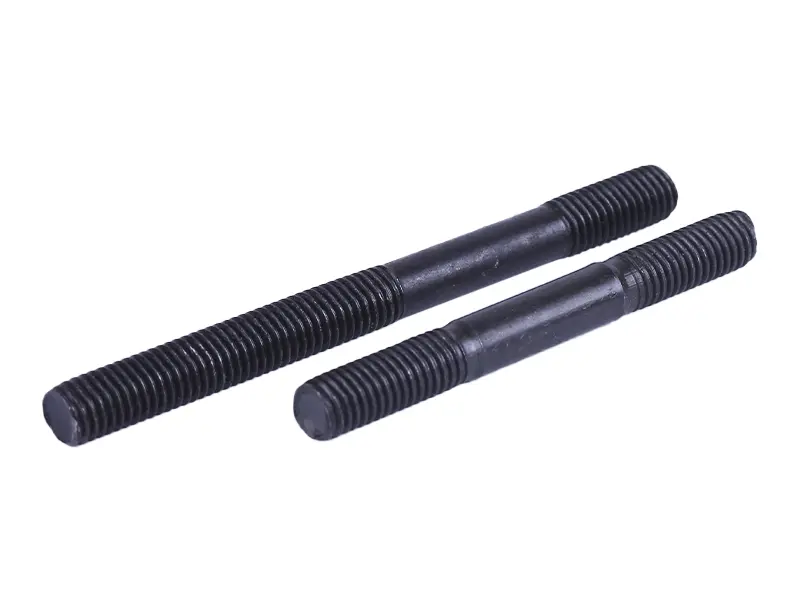

В данном исполнении используются две стальные шпильки разной длины: 115 и 86 мм. Обе имеют резьбу М10, резьбовые участки на концах и гладкую центральную часть. Различие по длине связано с расположением деталей в головке цилиндра, поэтому шпильки нельзя произвольно переставлять местами. Темное покрытие поверхности соответствует исполнению представленной позиции.

• Назначение: крепление коромысел в клапанном механизме дизельного двигателя.
• Совместимые модели: ZH1105N и ZH1115N.
• Тип резьбы: М10.
• Длины шпилек: 115 и 86 мм.
• Материал: сталь.
• Конфигурация: резьбовые концы и гладкая средняя часть.
• Марка позиции: AMG.

Как правильно подобрать шпильки

Обозначение двигателя — основной критерий выбора, но перед установкой необходимо сопоставить деталь со снятым крепежом. На технике могут встречаться отличия, связанные с модификацией двигателя или ранее выполненным ремонтом. Сверьте общую длину каждой шпильки, диаметр резьбы, длину и расположение резьбовых участков, а также высоту гладкой части. Резьба должна свободно сочетаться с исправной гайкой и резьбовым отверстием без перекоса, заметного люфта и принудительного вкручивания.

Не заменяйте одну длину другой и не компенсируйте несоответствие дополнительными шайбами. Высота выступающей части влияет на расположение коромысел и доступный диапазон затяжки гайки. Если старые шпильки отличаются от параметров 115/86 мм или имеют другой диаметр резьбы, сначала уточните модификацию головки цилиндра.

Что проверить во время ремонта

• Состояние резьбовых отверстий в головке цилиндра: витки должны быть чистыми, без срыва и замятия.
• Состояние гаек, шайб и посадочных поверхностей коромысел: поврежденный сопряженный крепеж способен испортить новую резьбу.
• Прямолинейность снятых шпилек и отсутствие следов вытягивания, трещин или сильной коррозии.
• Правильное положение длинной и короткой шпильки до окончательной сборки.
• Свободное перемещение коромысел после установки без заедания и бокового перекоса.

Рекомендации по установке

Перед монтажом очистите резьбовые отверстия и убедитесь, что в них не осталось загрязнений или обломков старого крепежа. Вворачивайте шпильки ровно, не забивайте их и не захватывайте инструментом за рабочие витки резьбы. Момент затяжки выбирайте по руководству именно для установленной модификации ZH1105N или ZH1115N: универсальное значение без учета исполнения головки цилиндра использовать не стоит.

После сборки коромысел проверьте клапанные зазоры и при необходимости выполните регулировку по инструкции двигателя. Затем убедитесь, что гайки затянуты равномерно, коромысла расположены без перекоса, а резьбовые участки не повреждены инструментом. Такой порядок помогает восстановить штатное крепление клапанного механизма и избежать повторной разборки из-за неправильно выбранной длины или посадки шпильки.
