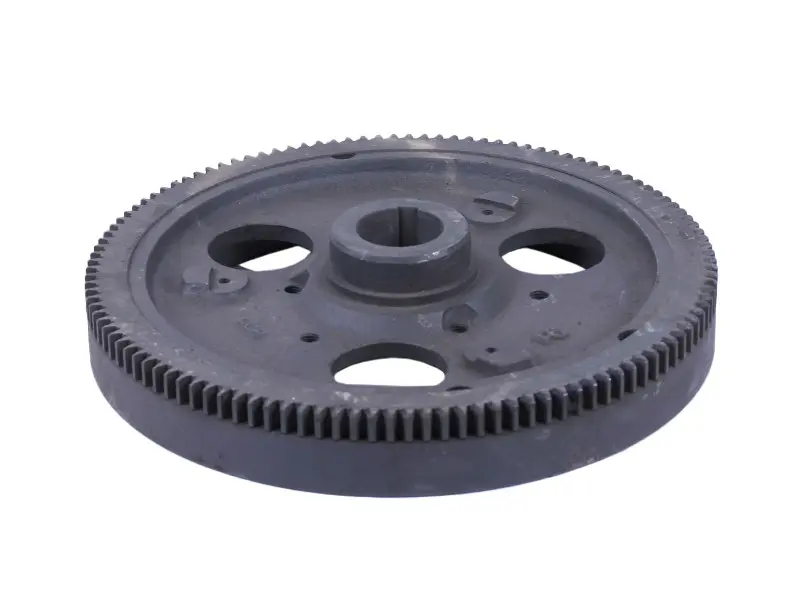

Маховик для мотоблока 190N/195N (12/15 л. с.), 118 зубьев, Ø310 мм, AMG-2

Маховик для мотоблока 190N/195N с обозначением мощности 12/15 л. с. устанавливается на коленчатом валу двигателя. Он накапливает энергию вращения и помогает валу проходить промежутки между рабочими тактами, сглаживая неравномерность хода. Наружный зубчатый венец служит для зацепления с приводом стартера при запуске. Исполнение обозначено AMG-2; параметры Z-118 и D-310mm означают 118 зубьев и диаметр 310 мм.

Конструкция и причины замены

Маховик выполнен в форме диска с центральной выступающей ступицей. В посадочном отверстии предусмотрен паз под шпонку, на диске есть крупные сквозные окна и небольшие отверстия. При подборе имеют значение не только наружный диаметр и число зубьев, но и геометрия ступицы, посадки и расположение отверстий: от них зависит соединение с валом и сопряжёнными деталями.

Поводом для осмотра становятся скрежет при запуске, проскальзывание привода стартера, заметное биение или ослабление крепления маховика. На снятой детали проверяют зубья по всей окружности, кромки шпоночного паза, посадочную поверхность и участки вокруг отверстий. Сколы зубьев мешают нормальному зацеплению, разбитая посадка нарушает фиксацию, а трещины требуют прекращения эксплуатации повреждённой детали.

Такие симптомы могут быть связаны и с соседними деталями. Вместе с маховиком осматривают шестерню привода стартера, шпонку, крепёж и посадочное место на коленчатом валу. Если ответная шестерня изношена или крепление не удерживает соединение, установка нового маховика сама по себе не устранит причину повреждения.

Что сверить при подборе

• Обозначение двигателя и исполнение снятого маховика.
• Наружный диаметр, число зубьев, профиль венца и его положение относительно ступицы.
• Форму и размеры посадочного отверстия, геометрию паза под шпонку.
• Высоту и вылет ступицы, расположение крепёжных отверстий и сопрягаемых поверхностей.

Сравнивать лучше со снятой деталью, проверяя посадочные размеры отдельно от наружного диаметра. Одинаковое число зубьев ещё не означает правильного зацепления: венец должен находиться в нужной плоскости относительно стартера. Несовпадение посадки нельзя компенсировать затяжкой крепежа или подгонкой шпонки наугад — это приводит к перекосу, биению и повреждению вала.

Особенности установки

Работу выполняют на остановленном двигателе, исключив случайный запуск. До снятия фиксируют расположение сопряжённых деталей и крепежа. Маховик снимают подходящим съёмником по порядку, предусмотренному для двигателя; удары по венцу и попытки стянуть деталь за зубья могут повредить её и соседние поверхности.

Посадку очищают и осматривают, повреждённую шпонку и негодный крепёж заменяют. При сборке совмещают паз со шпонкой, проверяют полную посадку ступицы и затягивают соединение с моментом, указанным в руководстве двигателя. После установки проверяют свободное проворачивание, отсутствие задевания и правильное зацепление привода стартера. Защитные детали возвращают на место до пробного запуска; при скрежете или выраженной вибрации двигатель останавливают и проверяют сборку.
