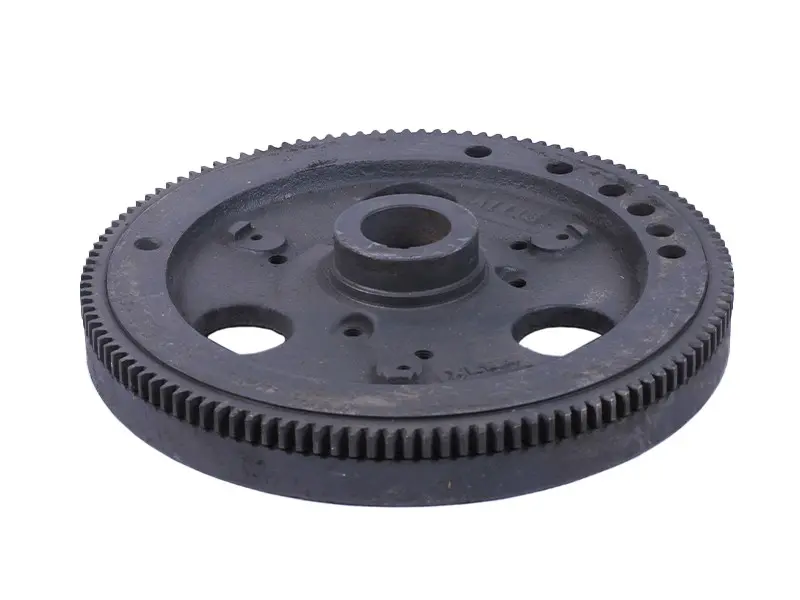

Маховик мотоблока 190N/195N (12/15 л.с.), 120 зубьев, Ø330 мм, AMG-2

Маховик для мотоблока с двигателем 190N/195N мощностью 12/15 л.с. помогает поддерживать равномерное вращение коленчатого вала между рабочими тактами. Он накапливает энергию вращения и отдаёт её, когда двигатель проходит участки цикла без рабочего хода. Диаметр D-330mm означает 330 мм, а Z-120 — зубчатый венец со 120 зубьями.

Конструкция и назначение

Деталь выполнена в форме диска с выступающей центральной ступицей, посадочным отверстием и отверстиями на диске. По наружной окружности расположен зубчатый венец: через него шестерня стартера передаёт вращение при запуске. Для правильной работы важны и состояние зубьев, и точность посадки на валу. Повреждённое посадочное соединение не позволяет надёжно закрепить маховик, а дефекты венца мешают нормальному зацеплению стартера.

Когда требуется замена

Поводом осмотреть маховик становятся скрежет при запуске, периодическое проскальзывание стартера, заметное биение или появившаяся вибрация. Эти признаки сами по себе не доказывают поломку маховика: нужно проверить его крепление и состояние ответной шестерни. На снятой детали ищут сколы и замятые участки зубьев, трещины, следы смещения на посадке и повреждения вокруг отверстий. Особенно внимательно проверяют венец по всей окружности: износ может быть сосредоточен на отдельных участках.

Что сверить при подборе

Сопоставьте обозначение двигателя и исполнение снятого маховика. Диаметр и число зубьев — первые ориентиры, но для установки также должны совпадать форма и размеры центральной посадки, высота ступицы, общая толщина и расположение крепёжных отверстий. Проверьте положение венца относительно ступицы и профиль зубьев. Одинаковый наружный диаметр ещё не означает, что шестерня стартера будет входить в зацепление на нужную глубину.

Сравнивайте детали по чистым посадочным поверхностям, без слоя грязи и следов коррозии, мешающих измерению. Если старый маховик имеет разбитое отверстие или повреждённые зубья, не принимайте изношенные участки за образец правильного размера. Ошибка в посадке может привести к перекосу и ослаблению крепления; несовпадение венца — к шумному запуску и ускоренному повреждению зубьев обеих деталей.

Особенности замены

Перед разборкой исключают случайный запуск двигателя, освобождают доступ к маховику и надёжно поддерживают его при снятии. Для разъединения посадки применяют предусмотренный конструкцией съёмник. Удары по зубчатому венцу и попытки стянуть деталь с перекосом могут повредить маховик и вал. Посадочные поверхности очищают, проверяют на задиры и деформацию; одновременно осматривают крепёж и шестерню стартера. Повреждённые сопряжённые детали заменяют, чтобы они не испортили новый венец.

Маховик устанавливают без перекоса, крепление затягивают с моментом, предусмотренным руководством двигателя. После сборки проверяют отсутствие люфта и задевания неподвижных деталей, затем возвращают защитные кожухи. При контрольном запуске обращают внимание на зацепление стартера, посторонний стук и вибрацию. Если они появились, двигатель останавливают и проверяют посадку и крепление.
