Проводка 4T GY6 125/150 AMG-2

Проводка 4T GY6 125/150 AMG-2 — разветвлённый жгут проводов для замены повреждённой проводки мототехники. Он объединяет провода в общую трассу и выводит отдельные ответвления к местам подключения оборудования. Обозначение 4T указывает на четырёхтактное исполнение двигателя. При подборе жгута нужно учитывать не только обозначение двигателя, но и схему подключения конкретной машины.

Устройство жгута

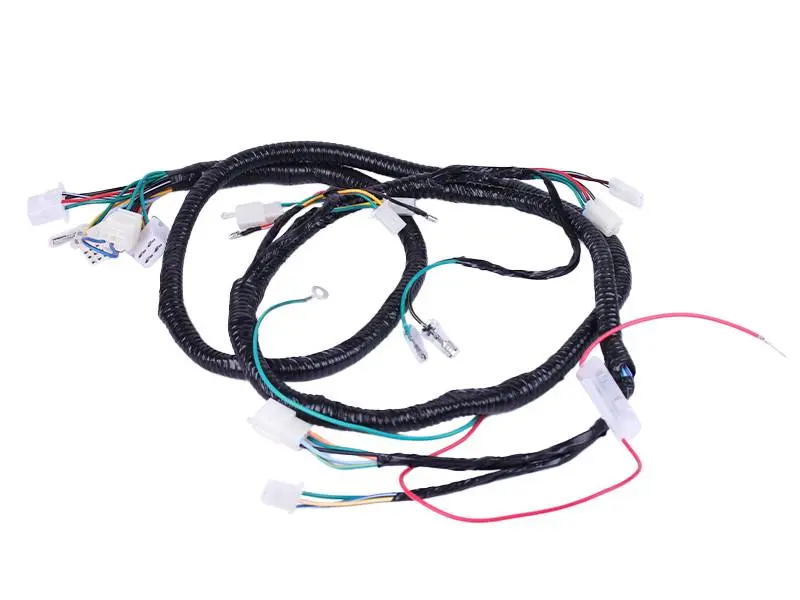

Основные участки собраны в чёрную наружную обмотку, а на ответвлениях расположены белые разъёмные колодки. Помимо колодок предусмотрены отдельные металлические клеммы и кольцевой наконечник. Провода имеют разную расцветку. Такая конструкция позволяет проложить общий пучок вдоль рамы, а его ветви подвести к соответствующим точкам соединения.

Цвет провода помогает проследить его маршрут, но сам по себе не определяет назначение контакта. Даже у одинаковых по форме колодок расположение проводов может различаться. Соединять разъёмы нужно после проверки распиновки: совпадение корпуса и защёлки ещё не означает правильного подключения.

Когда нужна замена

Жгут меняют при множественных повреждениях изоляции, оплавленных соединениях, обрывах и большом количестве старых скруток. Поводом для проверки служат перебои питания при повороте руля или движении по неровностям, периодическое отключение оборудования и нагрев контактов. Эти признаки могут быть связаны и с подключёнными устройствами, поэтому сначала находят место повреждения и причину неисправности.

Особого внимания требуют участки возле рулевой колонки, креплений и острых кромок, где провода перегибаются или перетираются. Если прежняя проводка перегрелась, одной её замены недостаточно: необходимо устранить причину перегрева и осмотреть ответные разъёмы. Повреждённая колодка способна испортить контакт уже с новым жгутом.

Что сверить при подборе

• Количество ответвлений, их расположение и возможность провести жгут по штатному маршруту без натяжения.
• Форму колодок, расположение фиксаторов, число контактов и занятые места в каждом разъёме.
• Назначение проводов по схеме техники и распиновку соединений с установленным оборудованием.
• Исполнение отдельных клемм и кольцевого наконечника, а также соответствие их точкам подключения.

Снятую проводку удобно разложить рядом с новой и последовательно сопоставить каждую ветвь. Если старый жгут ранее переделывали, скрутки и переставленные контакты нельзя принимать за образец: ориентиром должна быть схема техники. Ошибка подбора может оставить часть оборудования без питания либо привести к короткому замыканию и повреждению подключённых устройств.

Особенности установки

Работу выполняют при выключенном зажигании и отключённом аккумуляторе. До снятия старого жгута отмечают подключения и места крепления. Новую проводку сначала раскладывают по маршруту, проверяют свободный ход руля и запас длины на подвижных участках, затем соединяют разъёмы и закрепляют пучок. Провода не должны касаться горячих деталей, попадать под крепёж или натягиваться при движении подвески.

Одновременно осматривают держатель предохранителя, ответные контакты и крепления проводки; оплавленные колодки и повреждённые фиксаторы заменяют. Перед подключением аккумулятора проверяют соединения и отсутствие замыкания там, где его быть не должно. После установки поочерёдно проверяют работу оборудования и убеждаются, что контакты не нагреваются.
