Болты крепления задней звезды 4T CG150 VDK

Болты крепления задней звезды 4T CG150 VDK предназначены для фиксации ведомой звезды в месте её установки на заднем колесе. От состояния этого крепежа зависит плотность соединения: звезда должна сохранять своё положение под нагрузкой от цепи, без смещения относительно посадки. При замене изношенной звезды старые болты стоит осмотреть отдельно — пригодная резьба и целые посадочные участки здесь так же важны, как состояние самой звезды.

Устройство крепежа

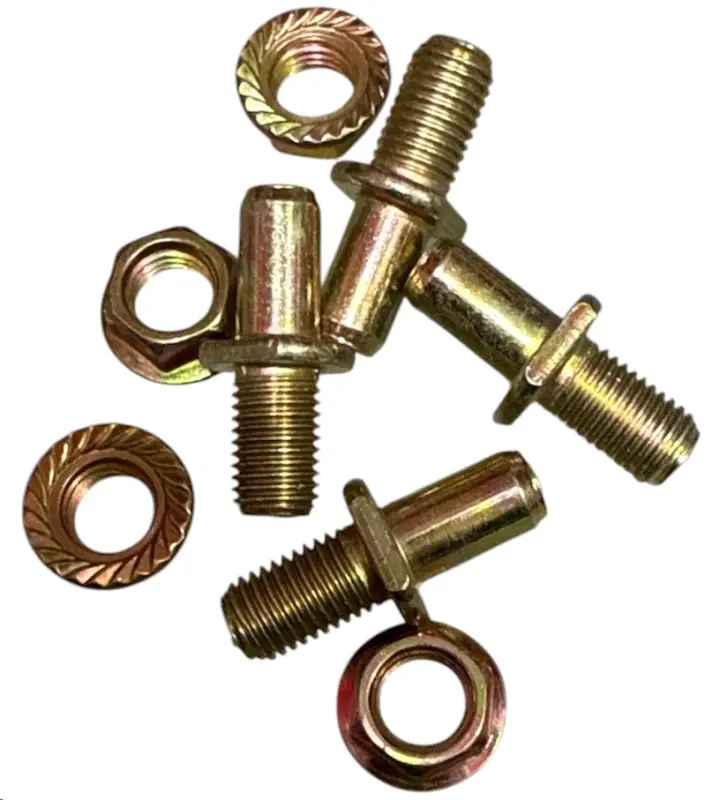

Болты имеют гладкий цилиндрический участок, резьбовой конец и опорный буртик между ними. При подборе нужно учитывать обе части: гладкая должна соответствовать посадке, а резьбовая — обеспечивать предусмотренное конструкцией соединение с гайкой. Один лишь подходящий диаметр резьбы ещё не означает, что болт правильно встанет на место. Слишком длинный или короткий участок меняет положение крепежа и может помешать плотному прилеганию деталей.

Когда требуется замена

Поводом заменить болты служат сорванные или замятые витки, изгиб стержня, заметная выработка на гладкой части и повреждение опорного буртика. Если соединение работало ослабленным, осмотрите также отверстия звезды и ответной детали: крепёж мог разбить их края. Новые болты не устранят люфт, вызванный изношенной посадкой, поэтому причину перемещения звезды нужно определить до сборки.

При разборке обратите внимание на гайки. Повреждённая резьба, скруглённые грани и износ опорной поверхности мешают нормально затянуть соединение. Болт, который не удаётся закрепить без перекоса или который проворачивается в посадке, нельзя считать исправным только потому, что гайка на него навинчивается.

Что сверить при подборе

• Диаметр и шаг резьбы, её длину и соответствие ответной гайке.
• Общую длину болта, диаметр и длину гладкого посадочного участка.
• Форму и размер буртика, способ удержания болта в посадке.
• Толщину соединяемых деталей и свободное место для выступающего резьбового конца.

Сравнивайте крепёж со снятым образцом и посадочными отверстиями. Гайка должна идти по подходящей чистой резьбе без перекоса; попытка протянуть её ключом через сопротивление может испортить витки. Совпадение обозначения модели не заменяет проверки размеров, особенно если заднее колесо или крепление звезды уже меняли.

Особенности установки

Для замены обеспечьте доступ к креплению звезды и надёжно зафиксируйте мотоцикл. После снятия старого крепежа очистите посадочные и опорные поверхности, проверьте отсутствие задиров и деформации отверстий. Устанавливайте болты в предусмотренном направлении, без перекоса, затем равномерно подтягивайте соединения, сохраняя прилегание звезды к посадке.

Момент затяжки и способ стопорения выбирают по руководству к конкретному креплению. Штатные стопорные детали осматривают и при повреждении заменяют. После сборки проверьте отсутствие люфта, правильное положение звезды и зазор между крепежом и соседними деталями при вращении колеса. Ошибка в длине болта или неплотная посадка могут привести к задеванию, ослаблению соединения и повреждению отверстий.
