Полный набор прокладок цилиндра 4T CG 250 69,0 мм VDK

Уплотнение цилиндра и его соединений

Полный набор прокладок цилиндра 4T CG 250 69,0 мм VDK предназначен для замены уплотнений при разборке цилиндра четырёхтактного двигателя. Прокладки герметизируют стыки сопрягаемых деталей: помогают удерживать масло внутри двигателя и препятствуют прорыву газов через соединение головки с цилиндром. От правильного подбора и ровного прилегания уплотнений зависит герметичность собранного двигателя.

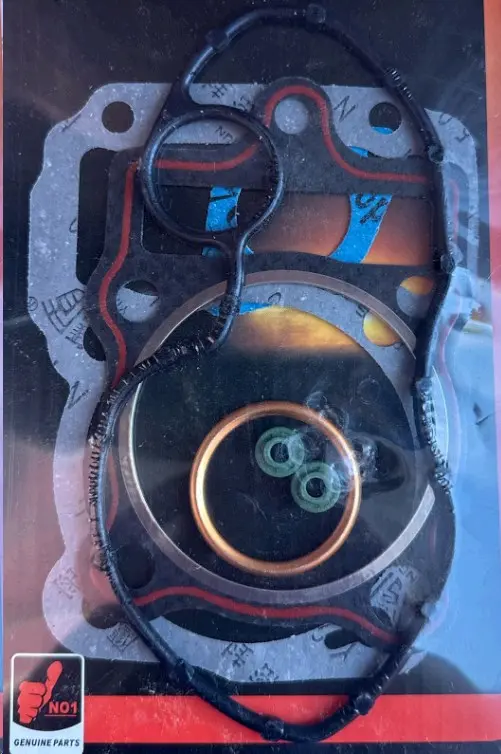

В набор входят плоские прокладки сложной формы с отверстиями, протяжённое контурное уплотнение и отдельные кольцевые уплотнения. Их назначение при сборке определяют по соответствующим посадочным местам. Отверстия должны совпадать с крепежом и каналами, а контур — повторять поверхность соединения. Одинаковый наружный размер ещё не означает, что две прокладки взаимозаменяемы.

Когда нужны новые прокладки

Поводом для проверки служат масляные следы по стыку, повторное запотевание после очистки и признаки прорыва газов в соединении головки и цилиндра. Нарушение уплотнения головки может сопровождаться снижением компрессии и затруднённым запуском. Эти симптомы требуют осмотра: замена прокладки не устранит трещину, деформацию привалочной поверхности или повреждение резьбы крепления.

Новые уплотнения также подготавливают при снятии цилиндра или головки для ремонта. Снятая прокладка может сохранить общий контур, но уже иметь обжатые участки, надрывы либо следы прилипания к металлу. Повторное использование такой детали создаёт риск течи после сборки. У кольцевых уплотнений проверяют сплющивание, трещины и повреждения кромок.

Что сверить при подборе

Сопоставьте обозначение двигателя и размерное обозначение 69,0 мм с документацией своего двигателя, затем сравните новые прокладки со снятыми. Проверьте центральный проём, расположение крепёжных отверстий, проходы для масла, наружный контур и выступы. Толщину и форму уплотняющих участков сверяют по требованиям двигателя: изношенная и уже обжатая прокладка не всегда подходит как образец толщины.

Для контурного уплотнения проверьте очертания канавки, повороты и места переходов. Для колец важны диаметр посадки и сечение. Уплотнение должно занимать своё место без перекручивания и принудительного растягивания. Нельзя подгонять неподходящую прокладку затяжкой крепежа: смещённое отверстие способно перекрыть канал, а выступающий край — помешать плотному прилеганию деталей.

Особенности установки

Перед сборкой удаляют остатки старых прокладок, не повреждая привалочные поверхности, очищают канавки и не допускают попадания мусора внутрь двигателя. Проверяют состояние плоскостей, направляющих втулок, шпилек и резьбы. Если поверхность деформирована, её состояние сначала приводят в соответствие с требованиями ремонта; новая прокладка сама по себе этот дефект не исправит.

Прокладки укладывают в правильной ориентации и проверяют совпадение всех отверстий. Герметик применяют только там, где он предусмотрен руководством двигателя: его избыток может попасть в масляные каналы. Крепёж затягивают в указанной последовательности и с установленным моментом. После сборки проверяют стыки на утечки. Соседние уплотнения, снятые при разборке, также осматривают и заменяют при повреждении.
