Полный набор прокладок двигателя 4T CG200 63,5 мм VDK

Полный набор прокладок двигателя 4T CG200 63,5 мм VDK предназначен для замены уплотнений при разборке и сборке мотора. Обозначение 4T указывает на четырёхтактный двигатель. Прокладки герметизируют стыки деталей: помогают удерживать масло внутри корпуса, а в соединении головки с цилиндром — сохранять герметичность камеры сгорания. Набор нужен при ремонте с разъединением этих поверхностей или при устранении течи через повреждённое уплотнение.

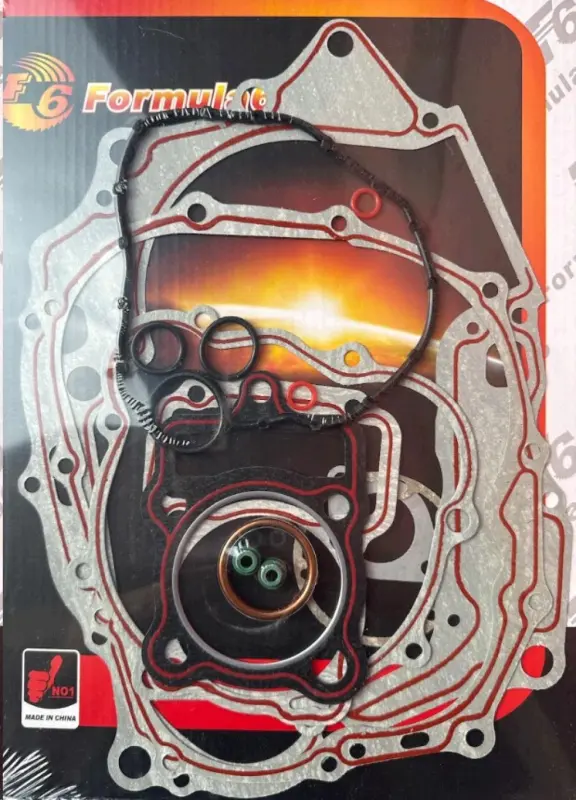

Что входит в набор

В комплекте есть плоские контурные прокладки с крепёжными отверстиями, прокладка с крупным круглым отверстием и отдельные уплотнительные кольца. Детали различаются формой и расположением вырезов: каждое уплотнение должно совпадать со своей сопрягаемой поверхностью. На части плоских прокладок предусмотрен красный уплотняющий контур. При раскладке комплекта удобно сразу отделить прокладки крупных стыков от небольших колец, чтобы не пропустить их при сборке.

Когда требуется замена

Повод проверить прокладки — масляное запотевание по стыку, свежие потёки после очистки корпуса, разрывы или продавленные участки снятого уплотнения. Нарушение герметичности соединения головки и цилиндра может сопровождаться прорывом газов и снижением компрессии. Такие признаки требуют проверки места утечки: масло способно стекать с расположенного выше соединения, поэтому нижний мокрый шов не всегда указывает на источник проблемы.

После разборки старую прокладку осматривают на расслоение, надрывы и следы прилипания к металлу. Повреждённую деталь повторно не устанавливают. У колец проверяют трещины, сплющивание и потерю эластичности. Если плоскость крышки деформирована или на ней остались глубокие царапины, одной заменой уплотнения течь можно не устранить.

Как сверить комплект с двигателем

Сопоставьте обозначение двигателя и размер 63,5 мм с документацией мотора, затем сравните новые прокладки со снятыми. Проверьте наружный контур, число и расположение крепёжных отверстий, центральные вырезы и отверстия для каналов. Совпадения нескольких болтов недостаточно: смещённый вырез может перекрыть канал или оставить часть стыка без уплотнения.

Кольца подбирают по месту установки, диаметру и сечению, сверяя их с канавками и снятыми уплотнениями. Заранее разложите все детали по тем соединениям, которые предстоит вскрыть. Это помогает проверить состав набора для конкретного объёма ремонта и отдельно подготовить сопутствующие уплотнения, если они потребуются.

Особенности установки

Остатки старых прокладок удаляют аккуратно, не повреждая привалочные плоскости и не допуская попадания обрывков в двигатель. Поверхности очищают и проверяют на задиры и коробление. Новую прокладку укладывают без складок и натяжения, совмещая отверстия и направляющие. Кольца должны лежать в своих канавках без перекручивания и защемления.

Герметик применяют только там, где он предусмотрен процедурой сборки двигателя: излишки могут выдавиться внутрь и перекрыть каналы. Крепёж затягивают в установленной последовательности и с моментом из руководства по ремонту. Неравномерная затяжка сминает прокладку и способна деформировать крышку. После сборки проверяют герметичность стыков; при повторной течи ищут причину, а не компенсируют её чрезмерной затяжкой болтов.
