Набор прокладок двигателя 4T CB150 62 мм VDK

Набор прокладок двигателя 4T CB150 62 мм VDK предназначен для восстановления герметичности соединений при разборке и сборке мотора. Обозначение 4T указывает на четырёхтактный двигатель. Прокладки устанавливаются между сопрягаемыми поверхностями и уплотняют стыки: от их правильного подбора и посадки зависит, останется ли масло внутри двигателя и будет ли герметичным соединение в зоне камеры сгорания.

Что входит в набор и когда его меняют

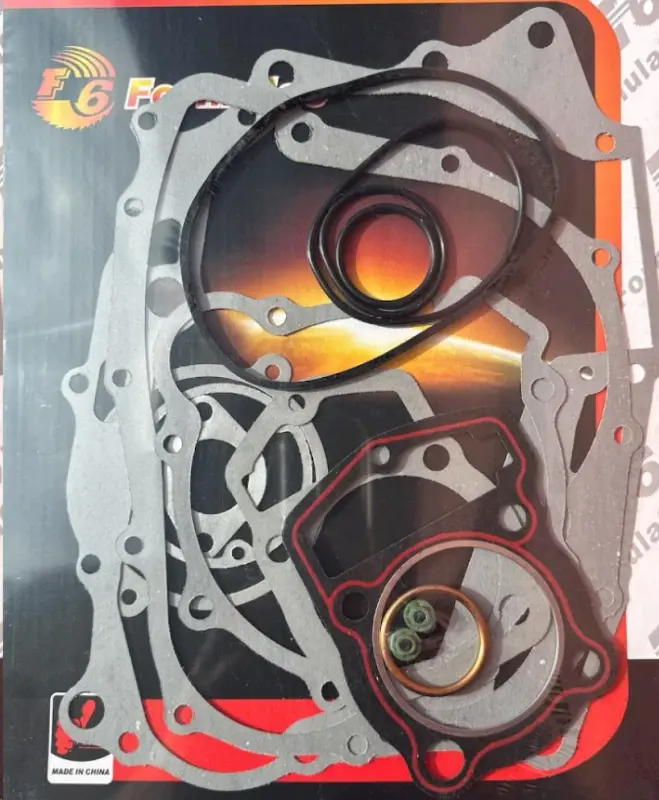

В наборе представлены плоские фигурные прокладки с крепёжными отверстиями, прокладка с большим круглым окном и контрастным контуром уплотнения, а также отдельные уплотнительные кольца. У деталей разные очертания: каждая должна соответствовать своему стыку. Отверстия под крепёж и проходы внутри контура нужно совмещать полностью, без смещения и перекрытия каналов.

Поводом для замены служат следы масла по линии соединения, повреждённые края, разрывы или деформация снятой прокладки. После вскрытия двигателя старое уплотнение нередко остаётся прилипшим к обеим поверхностям и рвётся при разделении деталей. Даже целая с виду прокладка после обжатия может уже не уплотнить повторно собранный стык. Нарушение уплотнения головки способно сопровождаться прорывом газов и снижением компрессии, однако причину таких признаков проверяют отдельно.

Как подобрать

Сверьте обозначение двигателя, размерное обозначение 62 мм и геометрию снятых прокладок. Одного совпадения общей формы недостаточно: сравните расположение каждого крепёжного отверстия, контуры больших окон и небольшие проходы возле края. Размер 62 мм используйте как ориентир подбора вместе с конструкцией двигателя, а не как единственный критерий.

Удобнее разложить старые и новые прокладки попарно, сохранив привязку к месту установки. Для кольцевых уплотнений сравнивают диаметр, сечение и посадочную канавку; для плоских — также толщину, предусмотренную конструкцией соединения. Сверяйте её по документации двигателя, поскольку снятая прокладка уже обжата. Кольцо не должно требовать растяжения для компенсации неподходящего размера, а плоская прокладка — подрезки отверстий для установки.

Особенности установки

Перед сборкой удалите остатки прежних уплотнений, не царапая привалочные поверхности и не допуская попадания обрывков внутрь двигателя. Осмотрите кромки, посадочные канавки и плоскости: задиры, трещины или коробление новая прокладка не устраняет. Заодно проверьте направляющие втулки и состояние крепежа — они помогают правильно совместить детали и равномерно прижать соединение.

Устанавливайте прокладки без складок и перекоса, кольца — без скручивания и защемления. Герметик применяйте только там, где это предусмотрено инструкцией двигателя: лишний состав может выдавиться в каналы. Порядок и момент затяжки берите из руководства по конкретному мотору. Избыточное усилие способно повредить прокладку или деформировать крышку, а слабая и неравномерная затяжка оставляет путь для течи.

После сборки проверьте стыки на герметичность при предусмотренном контрольном запуске. Если масло появляется снова, установите причину, прежде чем подтягивать крепёж. Неподходящий контур, перекрытый проход или дефект поверхности требуют устранения самого несоответствия, иначе замена уплотнений не даст устойчивого результата.
