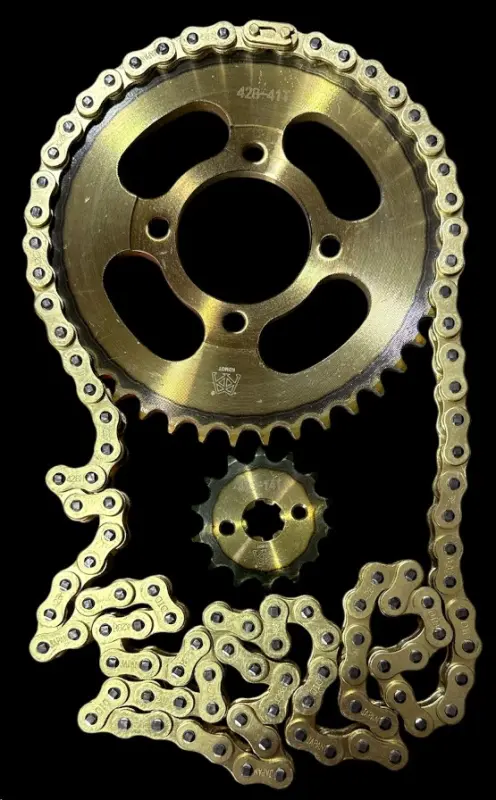

Комплект звезд трансмиссии Delta 428-14T + 428-41T с цепью 104L, золотой, VDK-2

Комплект звезд трансмиссии для Delta включает ведущую звезду 428-14T, ведомую 428-41T и приводную цепь на 104 звена. Он предназначен для передачи вращения от выходного вала двигателя к заднему колесу. Золотистое исполнение объединяет цепь и обе звезды; обозначение комплекта — VDK-2. Такой набор используют при замене изношенной цепной передачи, когда обновить нужно сразу обе звезды и цепь.

Размер цепи и число зубьев

Обозначение 428 указывает на типоразмер цепи с шагом 12,7 мм. Ведущая звезда имеет 14 зубьев, ведомая — 41 зуб, а 104L означает длину цепи в 104 звена. На ведомой звезде нанесена маркировка 428-41T. При подборе учитывают все эти параметры вместе: одинаковый шаг сам по себе еще не означает, что цепи разных типоразмеров взаимозаменяемы.

Малая звезда устанавливается на выходной вал, большая крепится к заднему колесу, а цепь связывает их в единую передачу. У ведомой звезды предусмотрены центральное отверстие, четыре отверстия крепления и крупные прорези в диске. У ведущей — центральное посадочное отверстие с внутренним профилем и два небольших отверстия по сторонам. Совпадение числа зубьев не заменяет проверку посадки и крепления.

Когда менять комплект

Повод осмотреть передачу — неравномерное натяжение цепи при прокручивании колеса, тугие звенья, рывки под нагрузкой и необходимость часто корректировать провисание. На звездах обращают внимание на заостренные, загнутые или поврежденные зубья. Загрязнение, недостаток смазки и перекос заднего колеса ускоряют износ. Эти признаки оценивают вместе: один шум еще не указывает точно на причину неисправности.

Изношенная цепь и зубья постепенно прирабатываются друг к другу. Новая цепь на сильно выработанных звездах хуже входит в зацепление и быстрее изнашивается; замена одних звезд при растянутой цепи тоже не решает проблему. Комплект позволяет обновить сопряженные детали одновременно, предварительно проверив состояние их посадочных мест.

Что сверить со снятыми деталями

Сравните типоразмер и количество звеньев цепи, число зубьев обеих звезд, профиль посадки ведущей звезды и способ ее фиксации. Для ведомой проверьте центральное отверстие, расположение и диаметр крепежных отверстий, толщину и смещение диска относительно крепления. Цепь должна проходить в одной плоскости по обеим звездам, а длина — позволять выставить нужное провисание в пределах регулировки заднего колеса.

Установка и проверка

При замене очистите места крепления и осмотрите фиксаторы ведущей звезды, крепеж ведомой, направляющие цепи и натяжители. Поврежденные сопутствующие детали заменяют до окончательной сборки. Звезды устанавливают с правильной ориентацией, крепеж затягивают по руководству техники. Цепь соединяют способом, предусмотренным конструкцией ее соединительного звена.

После сборки выровняйте заднее колесо, прокрутите его вручную и настройте провисание по руководству, проверяя участок с наибольшим натяжением. Перетянутая цепь перегружает валы и подшипники, слишком свободная может сходить со звезд. Неверная посадка или перекос вызывают боковой износ. После короткого пробега повторно проверьте натяжение и крепления; очищайте и смазывайте цепь средствами, подходящими для ее конструкции.
