Траверса Alpha под шток Ø27 мм VDK

Траверса Alpha под шток Ø27 мм VDK — деталь крепления передней вилки, которая связывает её перья с рулевой колонкой. Она удерживает взаимное положение перьев и передаёт поворот руля на вилку. От правильной геометрии траверсы зависит, удастся ли собрать переднюю подвеску без перекоса и получить свободное движение рулевого управления.

Конструкция и назначение

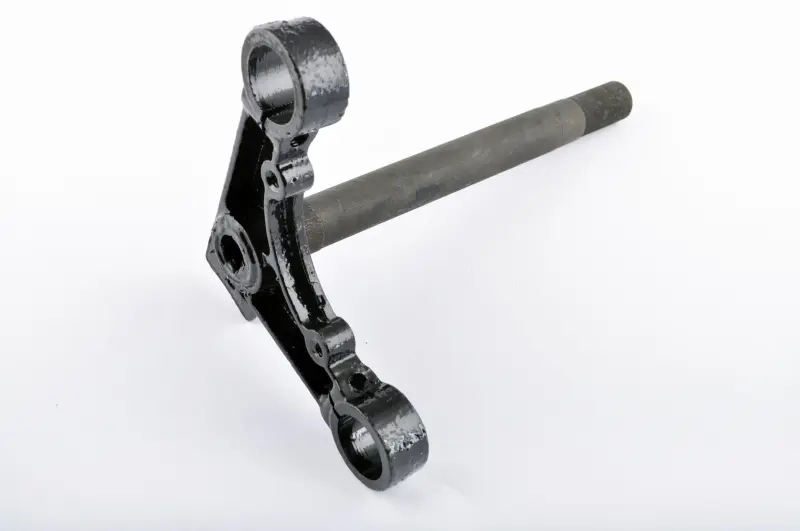

Деталь имеет поперечную часть с двумя круглыми посадочными отверстиями по краям и длинный центральный стержень. У боковых посадок расположены крепёжные приливы. Такая конструкция объединяет крепление перьев вилки и соединение с рулевой колонкой. При подборе значение имеют не только отверстия, но и их взаимное расположение: несовпадение геометрии мешает собрать вилку в правильном положении.

Обозначение исполнения — под шток Ø27 мм. Его нужно учитывать вместе с формой и размерами снятой траверсы. Одного совпадения диаметра недостаточно: детали с разным расстоянием между посадками или иной длиной центрального стержня не становятся взаимозаменяемыми.

Когда требуется замена

Траверсу проверяют после удара передним колесом, падения или обнаружения перекоса вилки. Причиной замены могут быть трещины, деформация поперечной части или стержня, повреждение крепёжных приливов и износ посадок. Если перо не фиксируется штатным крепежом либо в соединении остаётся движение, нужно проверить состояние посадочного места и резьбы, а не увеличивать усилие затяжки.

Тугой поворот руля, люфт или смещение колеса относительно руля сами по себе ещё не доказывают повреждение траверсы. Похожие признаки возникают при износе подшипников рулевой колонки и нарушении положения перьев. До замены полезно установить причину: новая траверса не устранит люфт в изношенном подшипнике.

Что сверить при подборе

• Диаметры боковых посадок и расстояние между их центрами.
• Длину, диаметры и ступени центрального стержня, расположение резьбы и опорных поверхностей.
• Посадки под детали рулевой колонки и положение ограничителей поворота.
• Форму крепёжных приливов, расположение отверстий и соответствие штатному крепежу.

Сравнивайте детали по одинаковым точкам измерения. Особенно внимательно проверяйте места установки подшипников и участки, которыми траверса сопрягается с остальной вилкой. Нельзя компенсировать неподходящую посадку случайными втулками, расточкой отверстий или стягиванием перекошенных деталей болтами.

Особенности установки

Для замены разгружают и надёжно поддерживают переднюю часть техники, освобождают крепления вилки и разбирают соединение рулевой колонки в порядке, предусмотренном руководством по ремонту. Положение шайб, пыльников и других снятых деталей сохраняют для правильной сборки. Вместе с траверсой осматривают подшипники и их дорожки, уплотнения, резьбу и крепёж; повреждённые детали заменяют.

При сборке перья выставляют без перекоса, а крепёж затягивают с моментами, указанными для техники. После регулировки подшипников проверяют отсутствие люфта и свободный поворот руля в обе стороны. Тросы и проводка не должны натягиваться или зажиматься. Неправильный подбор либо принудительная сборка могут вызвать заедание рулевого управления, перекос вилки и повреждение посадок.
