Пластина траверсы верхняя Delta VDK

Верхняя пластина траверсы Delta VDK — деталь верхней части передней вилки, связанная с креплением и взаимным расположением деталей рулевой сборки. При ремонте её подбирают по форме и посадочным местам: от совпадения отверстий и профиля зависит правильная сборка без перекоса. Замена нужна, если снятая пластина деформирована, имеет трещины или повреждения в местах крепления.

Форма и посадочные места

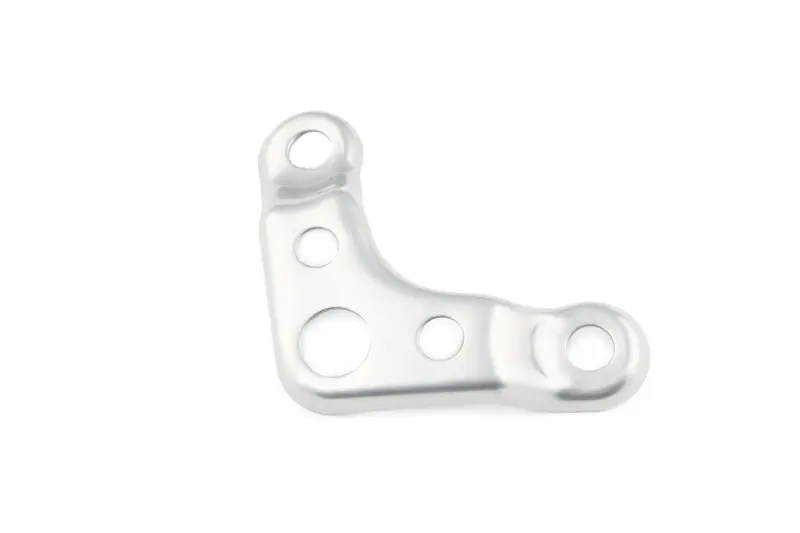

Пластина имеет угловой контур с закруглёнными краями, пять круглых отверстий разного диаметра и рельефные участки вокруг отдельных отверстий. Поверхность серебристого цвета. При подборе имеет значение не только внешний контур, но и расположение отверстий относительно друг друга, а также перепады высоты пластины. Деталь с близкой формой, но другим профилем может упереться в соседние части раньше, чем крепёж прижмёт её к опорам.

Когда стоит заменить

Повод для осмотра — удар передней частью, падение, ослабление крепежа или следы смещения в соединении. На снятой пластине проверяют края отверстий, переходы между плоскими и рельефными участками, места прижима шайб и гаек. Трещины, вытянутые отверстия, заметный изгиб и продавленные участки требуют внимания. Люфт или стук в передней части сам по себе ещё не указывает на пластину: нужно определить, какое соединение ослабло и нет ли повреждений соседних деталей.

Что сверить при подборе

Сравните снятую деталь с заменой по числу и диаметрам отверстий, расстояниям между их центрами, толщине и высоте рельефных участков. Проверьте очертания краёв и ориентацию пластины в сборке. Измерять сильно погнутую деталь как эталон расстояний нельзя: деформация уже могла изменить её геометрию. В таком случае ориентируются также на посадочные места исправных сопрягаемых деталей и документацию конкретной техники.

Отдельно проверьте, как прилегают штатные шайбы и остаётся ли достаточная длина резьбы для затяжки. Совпадение только крайних отверстий не подтверждает правильный подбор. Если остальные крепления смещены или пластина ложится с зазором, стягивать её гайками до нужного положения нельзя. Растачивание отверстий и добавление случайных проставок меняют посадку и могут привести к смещению соединения под нагрузкой.

Особенности установки

Технику устойчиво фиксируют, а переднюю часть поддерживают так, чтобы при снятии крепежа детали вилки не смещались. До разборки запоминают положение пластины и порядок установки шайб и прочего крепежа. Посадочные поверхности очищают от грязи и проверяют на забоины. Рядом осматривают сопрягаемые детали траверсы, резьбу и крепёж; повреждённые гайки, болты и шайбы заменяют подходящими по штатному исполнению.

Пластину устанавливают без принудительного изгиба, крепёж сначала наживляют, затем затягивают в последовательности и с моментом, предусмотренными для конкретной техники. После сборки проверяют прилегание, отсутствие люфта и свободный поворот руля в обе стороны. Тросы и проводка не должны зажиматься деталями крепления. Перекос или неплотная посадка могут вызвать ослабление соединения, поэтому затруднённый поворот и смещение деталей устраняют до эксплуатации.
