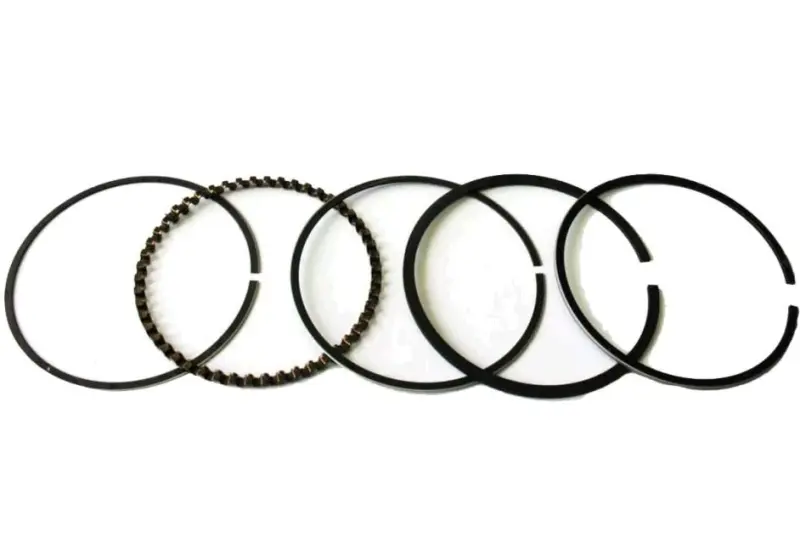

Поршневые кольца Delta 125 STD Ø54,0 мм TTG AMG-2

Поршневые кольца Delta 125 STD Ø54,0 мм TTG AMG-2 предназначены для установки в канавки поршня. Они уплотняют зазор между поршнем и стенкой цилиндра, ограничивают прорыв газов в картер и помогают отводить тепло от поршня. Маслосъёмная часть регулирует количество масла на стенке цилиндра, чтобы оно смазывало поверхность трения, но не поступало в избытке в камеру сгорания.

Размер и устройство

Обозначение STD указывает на стандартный, а не ремонтный размер. Ø54,0 мм — номинальный диаметр, по которому подбирают кольца к цилиндру. Это не размер свободно лежащего кольца: вне цилиндра оно раскрывается, а при установке сжимается до рабочего положения. Разрез образует замок, зазор в котором нужен для теплового расширения.

Компрессионные кольца удерживают давление над поршнем, а маслосъёмные работают с масляной плёнкой. В составной маслосъёмной конструкции тонкие кольцевые диски работают вместе с волнистым расширителем. Эти детали выполняют разные задачи, поэтому произвольно менять их местами или заменять одну другой нельзя.

Когда требуется замена

Повод проверить кольца — рост расхода масла, синий дым из выхлопа, снижение компрессии и затруднённый запуск. Причиной могут быть износ рабочих поверхностей, потеря упругости, поломка или залегание колец из-за нагара. Однако такие симптомы встречаются и при других неисправностях двигателя: решение о замене принимают после проверки цилиндра, поршня и состояния его канавок.

Что сверить при подборе

Одного совпадения диаметра недостаточно. Сопоставьте толщину и профиль каждого старого кольца с новым, проверьте ширину канавок поршня и исполнение маслосъёмной части. Уточните, не растачивался ли цилиндр под ремонтный поршень. Стандартные кольца не компенсируют увеличенный диаметр, овальность или выраженный износ стенок.

Зазор в замке проверяют отдельно для каждого кольца, ровно установив его в цилиндре. Также контролируют боковой зазор кольца в соответствующей канавке поршня. Допустимые значения берут из документации двигателя: слишком тесная посадка мешает свободному движению, а чрезмерный зазор ухудшает уплотнение и работу с маслом.

Особенности установки

Канавки очищают от нагара, не повреждая их кромки, и проверяют отверстия отвода масла. Осматривают поршень на трещины и повреждения перемычек, цилиндр — на задиры и ступеньку износа. Если поверхности или канавки выработаны, одной замены колец будет недостаточно. Разобранные соединения собирают с исправными уплотнениями; повреждённые прокладки заменяют.

Кольца устанавливают подходящим инструментом, раскрывая только настолько, насколько нужно для прохода через поршень. Не скручивайте их и не растягивайте с усилием: кольцо можно сломать или деформировать. Порядок установки, ориентацию профиля и положение замков выдерживают по документации двигателя. У составного маслосъёмного кольца концы расширителя не должны накладываться друг на друга.

Перед вводом поршня в цилиндр поверхности смазывают моторным маслом и аккуратно сжимают кольца. Если поршень упирается, устраняют причину, а не проталкивают его силой. Ошибка в размере, перепутанные кольца или повреждение при сборке могут привести к расходу масла, потере компрессии и задирам цилиндра.
