Топливный бак для мотоблока 175N/180N (7/9 л. с.) с выступающей горловиной и фарой TTG AMG-3

Топливный бак с фарой

Бак для мотоблоков 175N/180N (7/9 л. с.) предназначен для хранения запаса топлива и его подачи к двигателю. Исполнение TTG AMG-3 имеет выступающую заливную горловину и фару. Такой бак подбирают при замене повреждённой ёмкости, учитывая одновременно посадку самого бака и расположение освещения: совпадения обозначения двигателя недостаточно для проверки всех креплений.

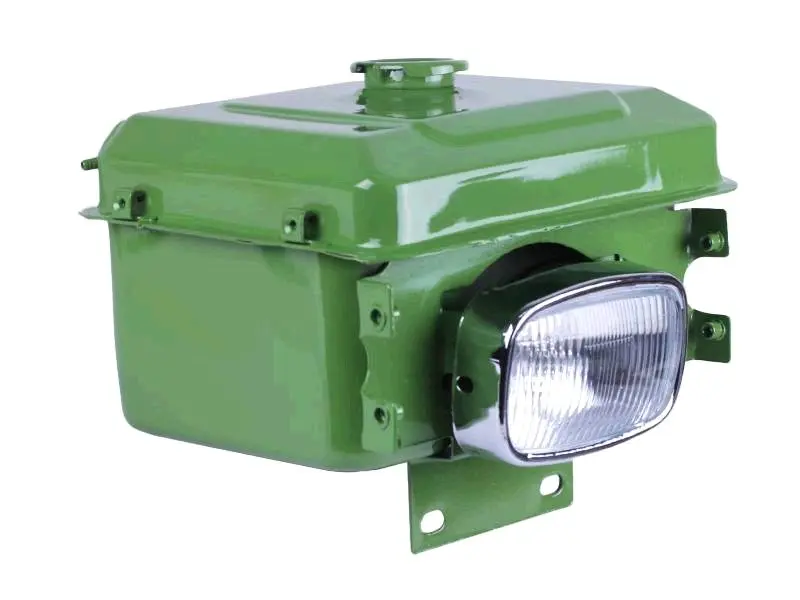

Корпус зелёного цвета, горловина поднята над верхней поверхностью. Прямоугольная фара с закруглёнными углами расположена сбоку, рядом с ней находятся крепёжные выступы; в нижней части есть планка с отверстиями. При подборе этого исполнения особенно важны свободное место над горловиной, доступ для заправки и положение фары относительно деталей мотоблока.

Когда нужна замена

Поводом осмотреть бак служат следы топлива на корпусе, влажные участки возле соединений, повреждения горловины и трещины вокруг креплений. Сильная вмятина может мешать установке, а повреждённые крепёжные места — удержанию бака при вибрации. Если внутри накапливаются загрязнения, они могут попадать в топливопровод и затруднять подачу топлива. При этом течь возле шланга или крышки сначала стоит отличить от повреждения самой ёмкости: причиной бывает отдельное соединение или уплотнение.

Что сверить со снятым баком

• Форму корпуса, его габариты и расстояния между крепёжными отверстиями. Опоры должны совпасть без перекоса и натяжения.
• Высоту и положение горловины, устройство посадки крышки и возможность свободно открывать её после установки.
• Расположение выхода топлива и способ подключения топливопровода. Шланг должен подходить без перегиба и натяжения.
• Положение фары, её крепление, разъём и параметры питания относительно штатного оборудования.

Неправильная посадка бака создаёт нагрузку на крепления и может привести к повреждению от вибрации. Слишком близкое расположение корпуса к соседним деталям вызывает трение, а неудобное положение горловины затрудняет заправку. Несовпадение подключения фары нужно выявить до сборки: механическая установка сама по себе не означает, что освещение можно сразу подключить.

Установка и проверка

Работу выполняют на остывшей технике вдали от огня, предварительно слив топливо в подходящую ёмкость. До снятия бака очищают места соединений, отсоединяют топливопровод и питание фары. Освобождая крепления, бак поддерживают, чтобы не повредить шланг, проводку и соседние детали. Заодно осматривают крышку, её уплотнение, топливный шланг и хомуты; детали с трещинами, затвердевшими уплотнениями или слабой фиксацией заменяют.

Новый бак сначала примеряют и наживляют крепёж, проверяя совпадение всех точек опоры. Затем затягивают крепления по требованиям техники, не пытаясь болтами притянуть перекошенный корпус. Топливопровод и провода укладывают без защемления, контакта с горячими и подвижными деталями. После заливки небольшого количества топлива проверяют соединения на течь, затем проверяют работу и направление света фары. После первого короткого запуска повторно осматривают крепления и соединения.
