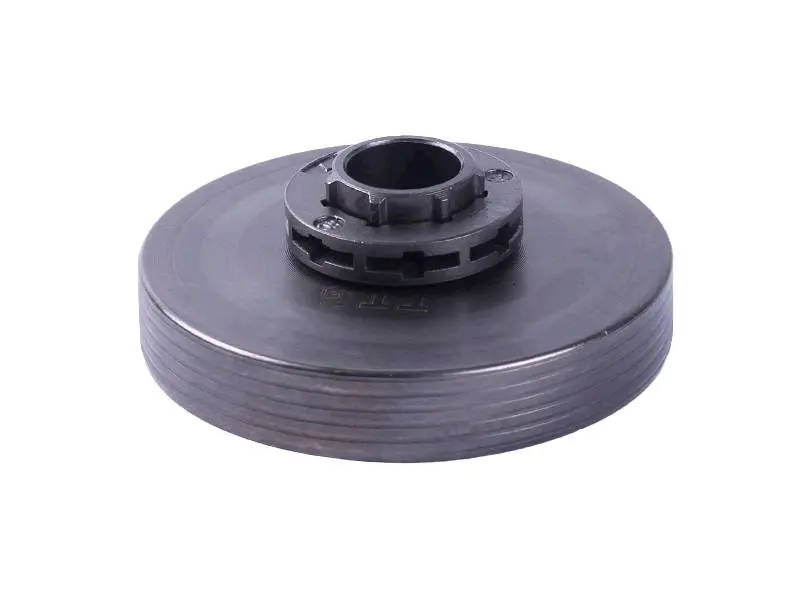

Тарелка сцепления бензопилы Goodluck GL 4500/5200 под съемную звезду, со звездой Y-BOX AMG

Тарелка сцепления для бензопил Goodluck GL 4500/5200 выполнена под съемную ведущую звезду и поставляется со звездой. Обозначения — Y-BOX AMG. Деталь относится к приводу пильной цепи: сцепление передает вращение на барабан, а установленная на нем звезда приводит цепь в движение. Такое исполнение позволяет рассматривать износ барабана и звезды отдельно при обслуживании привода.

Устройство и назначение

Тарелку также называют барабаном сцепления. У нее круглый корпус и центральная посадочная часть; съемная звезда находится на ступице. При повышении оборотов колодки сцепления прижимаются к внутренней поверхности барабана и передают ему вращение. Поэтому состояние этой поверхности, посадки и ведущей звезды влияет на работу привода под нагрузкой.

Съемную звезду меняют по мере износа, если сам барабан и его посадочные поверхности остаются исправными. Если поврежден корпус, появилась выработка в месте опоры или нарушена посадка звезды, одной замены звезды недостаточно. Изношенное соединение может давать люфт и ускорять повреждение сопряженных деталей.

Когда нужна замена

Поводом разобрать и проверить привод служат рывки цепи, посторонний шум возле сцепления и заметный люфт барабана. На снятой детали ищут трещины, деформацию, глубокие задиры, следы перегрева и выработку посадочных поверхностей. У ведущей звезды проверяют участки контакта с цепью: глубокие канавки и неравномерный износ требуют внимания. Эти признаки могут сопровождать и другие неисправности, поэтому оценивают также опору барабана и само сцепление.

Что сверить при подборе

Сравните снятую тарелку с заменой по диаметру и глубине корпуса, центральному отверстию, форме ступицы и расположению упорных поверхностей. Проверьте способ фиксации на валу и соединение со съемной звездой. Разница в посадке способна вызвать перекос, заедание или осевой люфт даже при сходной форме деталей.

Для звезды отдельно сверяют шаг используемой цепи, число зубьев и посадочное соединение. Совпадения названия бензопилы недостаточно, если привод ранее переделывали. Ошибка в подборе звезды нарушает зацепление с цепью и ускоряет износ обеих деталей. Также сравните элементы сопряжения с приводом маслонасоса, если он связан с барабаном в установленной конструкции.

Особенности установки

Работу выполняют на заглушенной и остывшей бензопиле, исключив случайный запуск. Освобождают доступ к приводу, снимают шину и цепь, затем разбирают крепление барабана в последовательности, предусмотренной конструкцией пилы. Порядок шайб, втулок и стопорных деталей сохраняют. Снимать сцепление нужно только тогда, когда оно перекрывает доступ к барабану.

Перед сборкой очищают посадочные места и проверяют подшипник или втулку опоры, шайбы и фиксатор. Поврежденные сопряженные детали заменяют вместе с барабаном. Смазку применяют только там, где она предусмотрена устройством опоры; на поверхности трения сцепления она попадать не должна. После сборки проверяют фиксацию, отсутствие заедания и правильное положение цепи на звезде, затем выполняют контроль работы по инструкции бензопилы.
