Звёзды трансмиссии Delta, пара 428-14T + 428-41T Y-BOX AMG-3

Пара звёзд трансмиссии Delta 428-14T + 428-41T Y-BOX AMG-3 предназначена для цепного привода: ведущая звезда передаёт вращение от выходного вала двигателя, а ведомая — на заднее колесо. В набор входят малая ведущая и большая ведомая звёзды. Их меняют при износе зубьев, повреждении посадки или восстановлении передачи после длительной работы с изношенной цепью.

Зубья и посадка

Обозначение 428 указывает на типоразмер цепи с шагом 12,7 мм. Маркировка 14T означает 14 зубьев ведущей звезды, 41T — 41 зуб ведомой. Подбирать цепь только по шагу нельзя: она должна соответствовать типоразмеру 428. Сочетание числа зубьев определяет передаточное отношение, поэтому изменение одного из значений меняет соотношение тяги и скорости при тех же оборотах двигателя и может потребовать другой длины цепи.

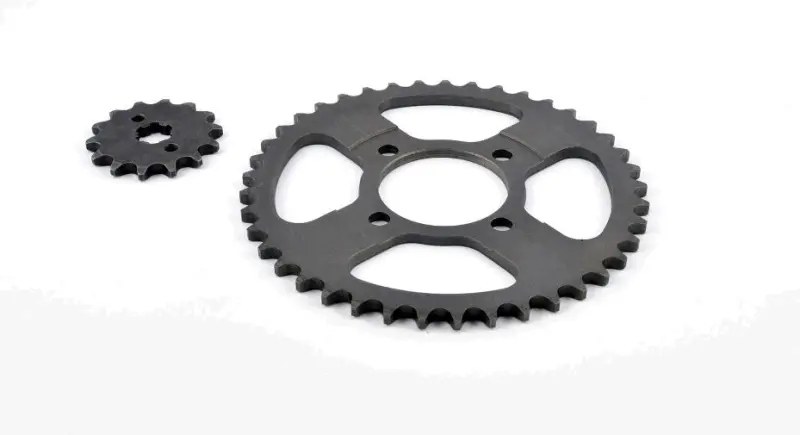

У малой звезды центральное отверстие со шлицевым профилем. Большая звезда имеет центральное посадочное отверстие, четыре отверстия крепления и четыре крупных окна в диске. При подборе сравните профиль и размеры посадки ведущей звезды, её толщину и расположение относительно вала. Для ведомой сверьте центральное отверстие, диаметр и взаимное расположение крепёжных отверстий, толщину и форму диска. Одинаковое число зубьев само по себе не обеспечивает правильную установку.

Когда нужна замена

Признаки износа — заострённые или загнутые в одну сторону зубья, неравномерная выработка их боковых поверхностей, сколы и повреждения возле креплений. Шум, рывки под нагрузкой и неравномерное натяжение цепи также требуют проверки передачи, хотя могут быть связаны и с состоянием самой цепи. Новая цепь на сильно изношенных звёздах неправильно входит в зацепление и быстрее изнашивается.

Оцените обе звезды вместе с цепью: проверьте её удлинение, подвижность звеньев и возможность выставить натяжение в пределах регулировки. Если цепь изношена, замена всего комплекта передачи помогает избежать ускоренной выработки новых зубьев. Рядом стоит осмотреть крепёж, фиксатор ведущей звезды, шлицы вала и посадку ведомой звезды. Люфт или повреждения этих мест нельзя устранить одним лишь затягиванием креплений.

Подбор и установка

Сопоставьте снятые детали с новой парой по посадкам, креплениям и числу зубьев. Проверьте, что установленная цепь имеет типоразмер 428, а её длины хватает для правильного положения колеса и регулировки натяжения. Несовпадение посадочного профиля мешает надёжно закрепить ведущую звезду; смещение ведомой относительно линии цепи вызывает боковой износ зубьев и звеньев.

Для замены надёжно установите технику, заглушите двигатель и освободите цепь, ослабив её натяжение. Снимите крепления и старые звёзды, очистите посадочные поверхности, затем установите новые детали с ориентацией, предусмотренной конструкцией привода. Используйте штатный способ фиксации и моменты затяжки из руководства техники. После сборки выставьте положение заднего колеса и проверьте натяжение в нескольких положениях при ручном вращении. Цепь должна проходить без заеданий и бокового увода; чрезмерное натяжение увеличивает нагрузку на вал и подшипники, а избыточное провисание может привести к сходу цепи.
