Замок зажигания, комплект с крышкой бака Zongshen, Lifan 125/150 Y-BOX AMG-2

Комплект замков зажигания Zongshen, Lifan 125/150 Y-BOX AMG-2 предназначен для замены замка с ключевым управлением и крышки топливного бака. Замок зажигания переключает питание и управляющие контакты в соответствии со схемой мотоцикла, позволяя включать и выключать зажигание ключом. Крышка закрывает заливную горловину и ограничивает доступ к топливу.

Состав и конструкция

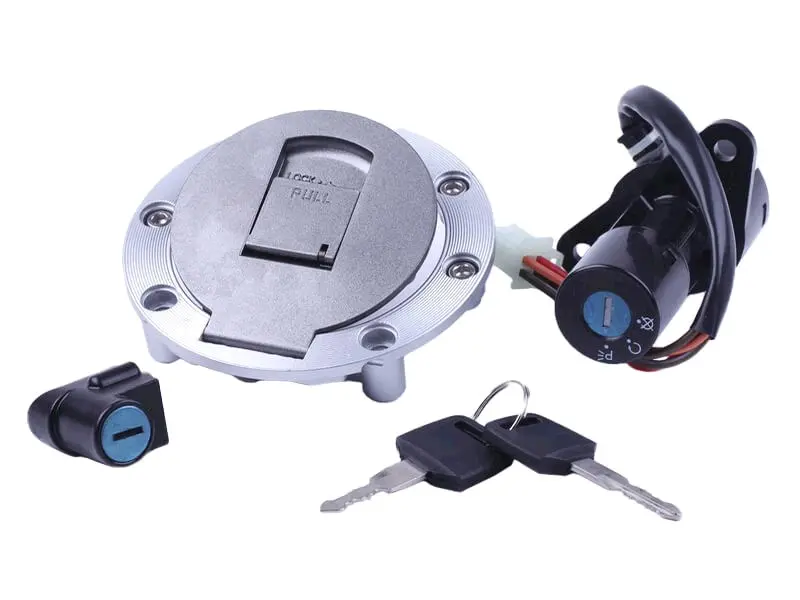

В комплект входят замок зажигания с проводами и разъёмом, круглая крышка бака с замком, отдельный компактный замок и два ключа. У замка зажигания предусмотрен кронштейн с отверстиями для крепления. Провода выходят из задней части корпуса, поэтому при подборе нужно учитывать место для жгута и направление его прокладки.

Крышка бака выполнена с круглым фланцем и откидной центральной частью. На ней нанесены надписи LOCK и PULL: они относятся к запиранию и действию вытягивания при открывании. Посадку крышки определяют форма горловины, расположение крепежа и устройство запирания. Отдельный замок сравнивают со снятым по корпусу, креплению и механизму с обратной стороны.

Когда требуется замена

Повод проверить замок зажигания — заедание ключа, нечёткие положения, чрезмерный люфт или пропадание питания при небольшом движении ключа. Причиной могут быть износ личинки, загрязнение механизма, повреждение контактов или проводов. Если питание пропадает на неровностях, стоит осмотреть также разъём и крепление жгута: замена исправного замка не устранит плохое соединение рядом с ним.

Крышку бака проверяют, если она плохо запирается, не открывается без усилия или неплотно прилегает к горловине. Повреждённый ключ тоже может вызывать заедание. Не стоит проворачивать его силой: обломок в личинке усложнит снятие детали. При потере ключей или повреждении нескольких замков замена комплектом позволяет одновременно обновить соответствующие механизмы.

Что сверить при подборе

Сравните расположение и расстояние между крепёжными отверстиями, габариты корпуса и доступное место вокруг замка. Для подключения имеют значение форма разъёма, количество и расположение контактов, длина проводов и соответствие переключений штатной схеме. Одинаковый штекер сам по себе не подтверждает правильное подключение, а цвет проводов не заменяет проверку их назначения.

У крышки сопоставьте фланец, точки крепления, посадочную часть и уплотнение. Несовпадение этих деталей мешает закрыванию или приводит к неплотному прилеганию. Для дополнительного замка проверьте способ фиксации и сопряжение с ответной частью. Название мотоцикла помогает сузить выбор, но окончательно комплект подбирают по снятым деталям.

Особенности установки

Работайте при выключенном зажигании и отключённом питании. До снятия отметьте подключение проводов и их маршрут. Осмотрите ответный разъём, изоляцию, крепёж, уплотнение крышки и поверхность горловины. При замене крышки защитите бак от попадания грязи и мелких деталей. Закрепите замок без перекоса, уложите жгут без натяжения и защемления.

После сборки проверьте свободный ход ключей, фиксацию замков и закрывание крышки. Жгут не должен натягиваться при повороте руля. Подключение проверяют по схеме до подачи питания: ошибка в контактах может нарушить работу зажигания или вызвать короткое замыкание. Не подгоняйте несовпадающие крепления усилием — это повреждает корпус и посадочные места.
