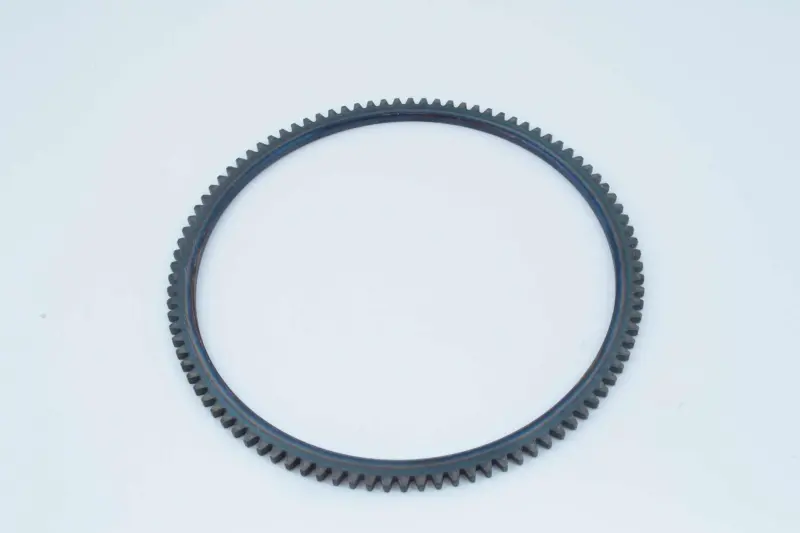

Венец маховика мотоблока 178F (6 л.с.), 97 зубьев, Y-BOX AMG-2

Венец маховика для мотоблока с двигателем 178F (6 л.с.) — зубчатое кольцо, через которое стартер проворачивает маховик при запуске. У венца 97 зубьев, расположенных по наружной окружности. Обозначения изделия — Y-BOX AMG-2. Деталь нужна при повреждении зубчатой части: если сам маховик и его посадочная поверхность пригодны к дальнейшей работе, замена отдельного венца позволяет восстановить зацепление со стартером.

Когда требуется замена

Повод проверить венец — скрежет при запуске, удары в момент зацепления или ситуация, когда стартер вращается, а коленчатый вал не проворачивается. Такие симптомы возможны и при неисправности привода стартера, поэтому решение о замене принимают после осмотра обеих деталей. На венце ищут сколотые зубья, трещины, заметно сточенные вершины и повреждённые боковые поверхности зубьев. Осматривать нужно всю окружность: износ может сосредоточиться на отдельных участках, а не распределяться равномерно.

Повреждение зубьев часто связано с неполным зацеплением, перекосом стартера или износом его приводной шестерни. Если заменить только кольцо, оставив причину ударов, новые зубья тоже начнут разрушаться. При разборке стоит проверить состояние ответной шестерни, крепление стартера и поверхность маховика под венцом. Ослабшая посадка кольца требует отдельной оценки: целые зубья сами по себе ещё не означают, что соединение сможет передавать усилие при запуске.

Что сверить при подборе

Сравните снятый венец с заменой по числу зубьев, наружному и посадочному диаметрам, ширине кольца и профилю зуба. Отдельно проверьте форму внутренней поверхности, наличие фасок и их расположение. Совпадения одного количества зубьев недостаточно: кольцо должно правильно сесть на маховик, а его зубья — совпасть с шестернёй стартера по геометрии и положению. Снятая деталь и размеры посадочного места помогают избежать ошибки, когда внешне близкое кольцо оказывается слишком свободным или не доходит до нужного положения.

Особенности установки

Работу начинают с отключения аккумулятора и обеспечения доступа к маховику. При снятии отмечают положение старого венца и направление его фасок, если они есть. Способ демонтажа и посадки выбирают по ремонтной документации двигателя: произвольный нагрев и сильные удары могут деформировать кольцо или повредить маховик. Посадочную поверхность очищают от загрязнений и проверяют на задиры, трещины и следы проворачивания. Новый венец устанавливают без перекоса, контролируя равномерность прилегания по всей окружности.

После сборки проверяют, что кольцо закреплено и зубчатая дорожка находится на нужном уровне относительно привода стартера. Контрольное проворачивание выполняют способом, предусмотренным для двигателя, затем проверяют работу пускового механизма. Скрежет, удары или заедание — причина остановить проверку и выяснить, где нарушено зацепление. Неправильная посадка и несовпадение зубьев увеличивают нагрузку на привод стартера, вызывают повторные сколы и делают запуск нестабильным. Изношенную ответную шестерню заменяют вместе с венцом, если осмотр подтверждает её повреждение.
