Набор прокладок двигателя мотоблока 175N/180N (7/9 л.с.) под короткую крышку TTG AMG-2

Набор прокладок TTG для двигателя мотоблока 175N/180N (7/9 л.с.) предназначен для исполнения под короткую крышку. Прокладки уплотняют разъёмные соединения двигателя после разборки: заполняют мелкие неровности сопрягаемых поверхностей и помогают удерживать рабочие среды внутри соответствующих полостей. Исполнение под короткую крышку нужно учитывать при подборе: совпадения обозначения двигателя недостаточно, если форма установленной крышки отличается.

Что представляет собой набор

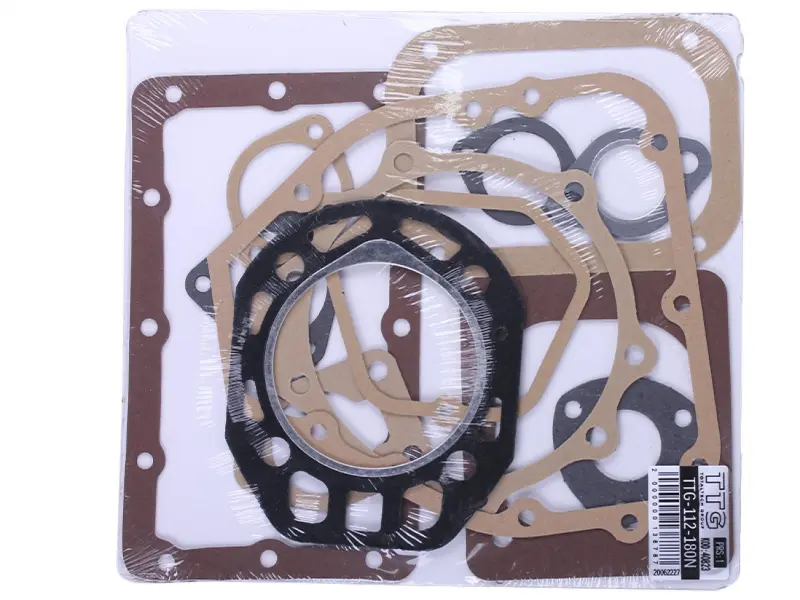

В наборе есть прокладка головки цилиндра с большим центральным отверстием и окантовкой, прокладки крышек и небольшие фигурные прокладки фланцевых соединений. Уплотнения различаются наружным контуром, расположением крепёжных отверстий и внутренних вырезов. Каждый контур рассчитан на своё место: отверстия должны совпадать с крепежом и проходами в сопрягаемых деталях. Одной лишь похожей формы недостаточно для взаимозаменяемости.

Когда требуется замена

Повод проверить прокладку — свежие следы масла по стыку, повторное намокание очищенного соединения, повреждённый или выступающий край уплотнения. Нарушение уплотнения головки может сопровождаться прорывом газов возле стыка и потерей компрессии. Такие признаки требуют проверки самого соединения: причиной бывает не только прокладка, но и деформация поверхности, повреждение крепежа или неравномерная затяжка.

После снятия крышки или головки старое уплотнение осматривают на разрывы, расслоение и остаточную деформацию. Прокладку, которая прилипла к обеим поверхностям и порвалась при разборке, повторно не устанавливают. Сильно обжатая деталь тоже может не обеспечить плотного прилегания при повторной сборке. Замена особенно уместна, когда соединение уже разобрано и доступ к посадочным поверхностям открыт.

Как сверить со снятыми деталями

Сопоставьте форму короткой крышки, наружные контуры прокладок, количество и расположение отверстий под болты, очертания внутренних окон. Отдельно проверьте прокладку головки: центральное отверстие и окружающие его вырезы должны соответствовать сопрягаемым деталям. Толщину сверяют с требованиями двигателя, учитывая, что снятая прокладка уже обжата. Ошибка в толщине или контурах может нарушить уплотнение, а смещённое отверстие — перекрыть предусмотренный проход.

Особенности установки

На остывшем двигателе удаляют остатки старой прокладки, не царапая посадочные плоскости и не допуская попадания обломков внутрь. Поверхности очищают, проверяют на задиры, коррозию и деформацию. Новую прокладку сначала прикладывают без затяжки: она должна ложиться свободно, без растягивания и подрезки отверстий. Заодно осматривают болты, шпильки, резьбу и уплотнения рядом с разобранным соединением.

Герметик применяют только там, где это предусмотрено инструкцией двигателя: избыток состава может выдавиться внутрь и закрыть проходы. Крепёж затягивают в установленной последовательности и с предписанным моментом. Усиленная затяжка не исправляет кривую крышку и способна повредить новую прокладку. После сборки проверяют герметичность стыков; при повторном появлении течи находят причину, а не просто подтягивают болты.
