Топливный насос для мотоблока 175N/180N (7/9 л. с.) TTG AMG-5

Топливный насос TTG AMG-5 предназначен для мотоблока с двигателем 175N/180N (7/9 л. с.). Он обеспечивает подачу топлива в систему впрыска: от исправности насоса зависят запуск двигателя, устойчивость работы и способность держать нагрузку. Деталь заменяют при подтверждённом износе механизма подачи, повреждении корпуса или неисправности, которую уже нельзя устранить обслуживанием.

Конструкция и работа

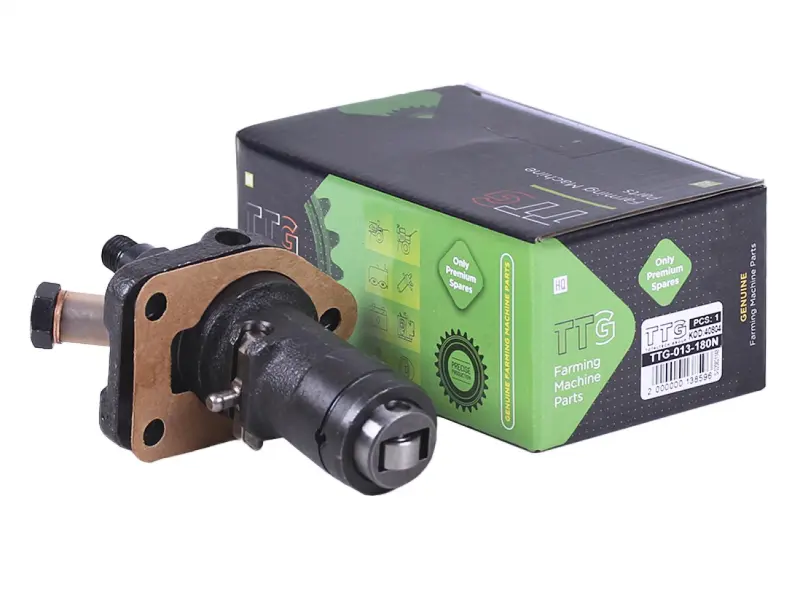

Насос имеет компактный корпус, крепёжный фланец с отверстиями, боковой штуцер и выступающую цилиндрическую часть с роликом на торце. При установке крепление должно совпасть с посадочным местом, а приводная часть — правильно взаимодействовать с механизмом двигателя. Перекос корпуса или несовпадение геометрии привода мешают нормальной работе даже тогда, когда крепёж удаётся затянуть.

На необходимость проверки насоса могут указывать затруднённый запуск, неустойчивая работа, остановки двигателя под нагрузкой и подтекание топлива в районе корпуса или соединений. Эти признаки сами по себе не доказывают поломку насоса: похожие проявления бывают при недостаточной подаче топлива к нему или попадании воздуха. Замена имеет смысл после проверки причины, иначе новая деталь может не устранить неисправность.

Что сверить при подборе

Ориентируйтесь на обозначение двигателя и устройство снятого насоса. Сопоставьте форму фланца, расположение крепёжных отверстий, длину и форму части, которая входит в двигатель, положение ролика и выступающих деталей. Отдельно проверьте расположение топливных присоединений, вид резьбы и способ уплотнения. Трубки должны подходить к соединениям без натяга, изгиба с усилием и упора в соседние детали.

Проверьте также положение механизма управления подачей и способ его соединения с приводом двигателя, если такое соединение предусмотрено конструкцией. Одного сходства корпуса недостаточно: различия в посадке и взаимодействии с приводом могут изменить подачу топлива или помешать управлению ею. Сравнение со снятой деталью помогает избежать ситуации, когда насос подходит по крепежу, но не работает правильно после сборки.

Установка и проверка

Работу выполняют на остановленном и остывшем двигателе. До отсоединения трубок очищают участок вокруг насоса, перекрывают подачу топлива и отмечают положение соединений. Открытые каналы защищают от пыли. При снятии сохраняют порядок прокладок и регулировочных деталей, если они установлены: их толщина и положение могут влиять на взаимодействие насоса с приводом. Подбирать их произвольно или заменять слоем герметика не стоит.

При замене осматривают посадочную поверхность, крепёж, сопряжённую часть привода, топливные трубки и их уплотнения. Повреждённые уплотнения меняют, а корпус устанавливают без перекоса, соблюдая порядок затяжки и регулировки, предусмотренный для двигателя. Не следует притягивать насос болтами через сопротивление привода. После подключения удаляют воздух по инструкции двигателя, проверяют герметичность и работу управления подачей. Если появляются течь, заедание или ненормальная работа двигателя, его останавливают и проверяют монтаж.
