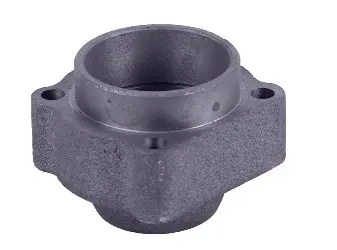

Корпус подшипника ВОМ на мототрактор Shifeng 240

Корпус подшипника ВОМ для мототрактора Shifeng 240

Опора вала отбора мощности — литая деталь, которая удерживает подшипник хвостовика ВОМ и задает ему точное положение в корпусе заднего моста. Пока опора цела, шлицевой хвостовик вращается ровно, без биения и подтеков масла, и спокойно тянет активное навесное оборудование.

Что это за деталь

Корпус изготовлен цельной отливкой с толстыми стенками и усиленными приливами по периметру. В центре расположена цилиндрическая горловина — посадочное гнездо подшипника ВОМ; рядом, по внутреннему пояску, становится сальник корпуса ВОМ, который отсекает пыль и влагу от трансмиссии и удерживает масло в картере. Через отверстия в приливах деталь притягивается болтами к посадочной плоскости корпуса, поэтому геометрия фланца напрямую задает соосность хвостовика с валом внутри редуктора.

Когда опору меняют

• появился люфт хвостовика ВОМ: он качается вверх-вниз или вбок, если покачать его рукой;
• из зоны выхода вала капает трансмиссионное масло, а новый сальник течь не останавливает — разбито посадочное гнездо;
• гул, вой или хруст со стороны ВОМ под нагрузкой при работе с фрезой, косилкой или помпой;
• подшипник провернулся в гнезде, оставил задиры, посадка стала свободной;
• отливка треснула или обломан прилив после удара, перекоса карданного вала либо перетяжки крепежа.

Как подобрать замену

Основной ориентир — модель техники: деталь рассчитана на мототракторы семейства Shifeng 240 и однотипные китайские машины этого класса с задним ВОМ. Перед покупкой снимите старую опору и сверьте посадочный диаметр под подшипник, глубину гнезда, диаметр гнезда сальника, а также межцентровые расстояния и количество крепежных отверстий во фланце. Стоит измерить и общую высоту детали: она определяет, насколько хвостовик выступает наружу и попадают ли шлицы в стандартную вилку карданного вала навесного оборудования.

Установка

Опору меняют со снятым карданным валом и частично слитым маслом из картера. Посадочные плоскости зачищают от остатков старой прокладки и заусенцев, подшипник запрессовывают ровно, по наружному кольцу, без ударов по сепаратору, сальник ставят рабочей кромкой внутрь и смазывают перед сборкой. Болты затягивают крест-накрест и равномерно: перекос фланца — самая частая причина повторного разбивания гнезда и течи. После сборки уровень масла доводят до нормы, прокручивают ВОМ вручную и проверяют, нет ли биения и закусывания.

Где это нужно

Восстановление узла отбора мощности особенно актуально для машин, которые постоянно работают с активной навеской: фрезой, роторной косилкой, измельчителем, насосом. Именно там опора получает переменные ударные нагрузки и изнашивается быстрее остальной трансмиссии. Замена одной литой детали выходит заметно проще, чем переборка редуктора, поэтому опору обычно обновляют сразу, как только появился ощутимый люфт хвостовика.
