Пластина базовая нижнего бачка радиатора мотоблока 180N TTG AMG-3

Базовая пластина нижнего бачка радиатора для мотоблока 180N — деталь основания радиаторного узла. Она нужна при восстановлении крепления и сопряжения нижней части радиатора, когда старая пластина повреждена или её посадочные поверхности уже не позволяют нормально собрать соединение. Обозначения детали — TTG AMG-3.

Конструкция и назначение

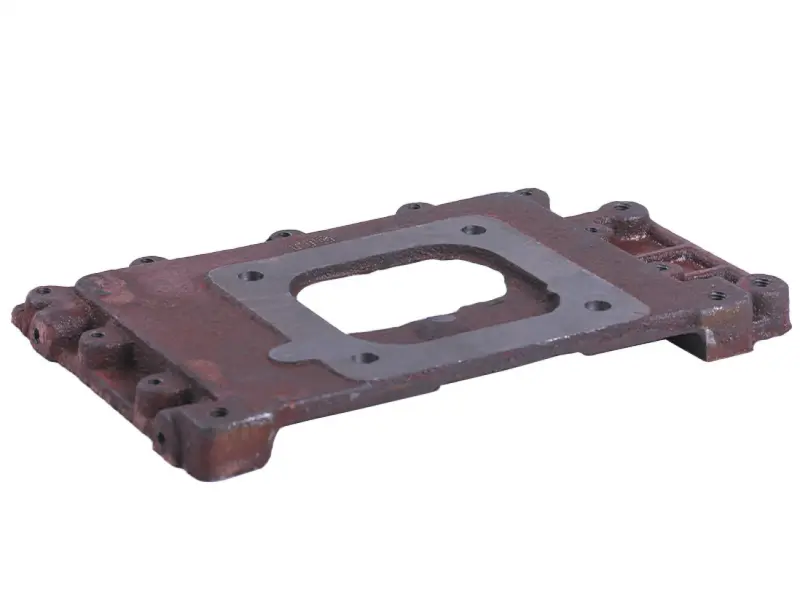

Пластина имеет вытянутый корпус с крупным центральным проёмом, плоской площадкой вокруг него и крепёжными отверстиями. По краям расположены выступы с дополнительными отверстиями. При подборе значение имеет вся геометрия: контур проёма, положение площадки и расположение креплений. Совпадения только наружной формы недостаточно, поскольку сопрягаемые части должны сходиться без смещения и перекоса.

Плоскость прилегания помогает правильно собрать соединение нижней части радиатора. Повреждение этой поверхности, трещины возле креплений или деформация корпуса могут мешать равномерному прижатию уплотнения. Если соединение начинает пропускать охлаждающую жидкость, проверяют не только уплотнение, но и состояние самой пластины: новая прокладка не устраняет трещину или заметное искривление основания.

Когда требуется замена

Причинами замены становятся обломанные крепёжные выступы, трещины, глубокая коррозия на прилегающих участках и повреждённые отверстия. Повод для осмотра — повторное появление течи в одном месте, ослабление крепления или невозможность установить радиатор ровно. Такие признаки требуют проверки соединения после разборки: следы жидкости сами по себе ещё не указывают, какая именно деталь повреждена.

Что сверить со снятой пластиной

• Наружный контур и размеры корпуса, включая высоту и расположение крайних выступов.
• Форму центрального проёма и его положение относительно крепёжных отверстий.
• Количество, диаметр и межцентровые расстояния отверстий, а также наличие резьбы там, где она предусмотрена старой деталью.
• Ширину и расположение поверхности под уплотнение, соответствие ответной части радиатора.

Сравнивайте деталь со снятой пластиной и её посадочным местом. Особое внимание уделите отверстиям, которые можно совместить только при смещении корпуса: такое совпадение не обеспечивает правильной сборки. Попытка притянуть неподходящую пластину болтами способна повредить крепёжные выступы, перекосить радиатор и нарушить герметичность соединения.

Установка и проверка

Разборку выполняют на остывшей технике после слива охлаждающей жидкости. Радиатор поддерживают, чтобы его вес не нагружал освобождённые крепления. После снятия пластины очищают сопрягаемые поверхности от остатков уплотнения и загрязнений, проверяют ответную часть на трещины и повреждения. Одновременно осматривают крепёж и прокладку; повреждённое уплотнение заменяют подходящим по форме и отверстиям.

Сначала проверяют посадку без усилия и наживляют крепёж, затем затягивают его равномерно, соблюдая порядок и момент из руководства к технике. Герметик применяют только там, где это предусмотрено конструкцией соединения. После сборки восстанавливают уровень охлаждающей жидкости и проверяют стык на течь при пробном запуске и после остывания. Если жидкость появляется снова, соединение осматривают повторно, а не пытаются устранить проблему чрезмерной затяжкой.
