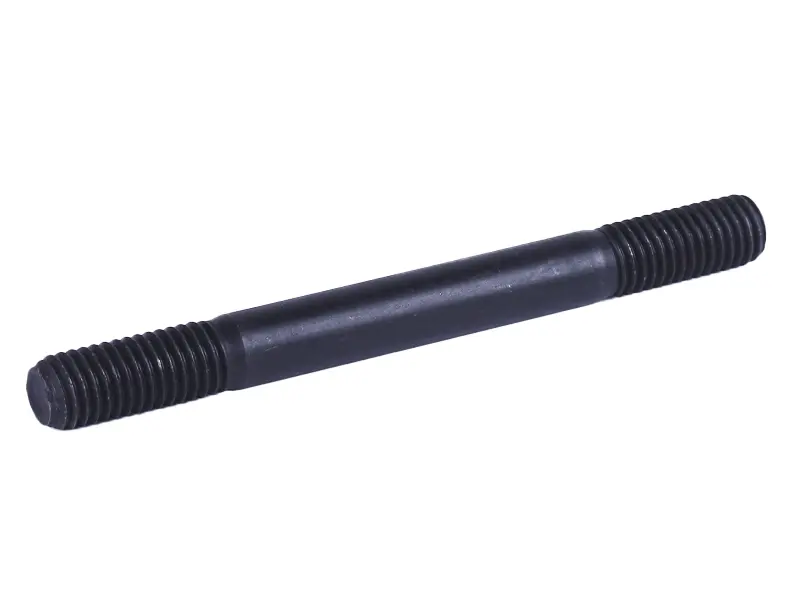

Шпилька головки цилиндра 186F M10×105 мм

Шпилька головки цилиндра 186F M10×105 мм

Крепёжная деталь предназначена для установки в соединении головки цилиндра с картером двигателя 186F. Шпилька служит опорой для резьбового крепления: один её конец устанавливается в картер, а на другом головка фиксируется гайкой. При правильной сборке такое соединение обеспечивает предусмотренный конструкцией прижим головки и позволяет равномерно затянуть крепёж в установленной для двигателя последовательности.

Размер детали — M10×105 мм, подтверждённый шаг резьбы — 1,5 мм. Эти параметры нужно проверять вместе: совпадения только по диаметру недостаточно. Для двигателей семейства 186F встречается также шпилька длиной 118 мм, поэтому вариант на 105 мм нельзя выбирать без проверки места установки. Деталь рассчитана на конкретную позицию в креплении головки и не является универсальной для всех похожих дизельных двигателей.

Конструкция и назначение

Шпилька имеет резьбовые участки на обоих концах и гладкую среднюю часть. Такая форма соответствует способу монтажа, при котором крепёж остаётся установленным в картере, а головка цилиндра надевается на него во время сборки. В отличие от обычного болта, шпилька не требует повторного вращения всего стержня при каждой затяжке гайки. Это удобно при ремонте головки, замене прокладки или восстановлении двигателя после разборки.

• Тип детали: двусторонняя шпилька крепления головки цилиндра.
• Совместимость по обозначению: двигатель 186F.
• Место установки: соединение головки цилиндра с картером двигателя.
• Размер: резьба M10, длина 105 мм.
• Шаг резьбы: 1,5 мм.
• Исполнение: резьба на двух концах и гладкий участок между ними.

Как правильно подобрать шпильку

Перед заказом проверьте обозначение двигателя и параметры снятой детали. Основные критерии — модель 186F, диаметр M10, шаг 1,5 мм и длина 105 мм. Особенно внимательно измеряйте длину: внешне варианты на 105 и 118 мм похожи, однако рассчитаны на разные позиции. Если старая шпилька отсутствует или повреждена настолько, что измерение невозможно, ориентируйтесь на техническую схему именно вашей модификации двигателя и место крепления в картере.

Одного сходства формы недостаточно. У двигателя с другим индексом могут отличаться глубина резьбового отверстия, высота собираемых деталей и требуемая длина выступающей части. Также заранее проверьте состояние сопряжённых гаек, шайб и резьбы в картере. Новая шпилька не устранит сорванную внутреннюю резьбу, повреждённую гайку или деформацию посадочного места. Сопутствующий крепёж и прокладку головки подбирают отдельно по конструкции двигателя.

Установка и обслуживание

При монтаже резьбовые отверстия и сопрягаемый крепёж должны быть чистыми, без повреждений и посторонних частиц. Шпильку устанавливают в предусмотренное отверстие картера, после чего монтируют прокладку и головку цилиндра согласно схеме двигателя. Гайки затягивают в последовательности и с моментом, указанными изготовителем конкретного двигателя 186F. Произвольная затяжка или применение неподходящего усилия может нарушить равномерность прижима.

Замена нужна при повреждении витков, изгибе стержня, заметной коррозии либо деформации резьбовых концов. Повторно использовать шпильку с такими дефектами не следует: гайка может затягиваться неравномерно, а корректная сборка головки окажется затруднена. После ремонта полезно проверить, что крепёж установлен без перекоса, гайки навинчиваются свободно до начала затяжки, а длина выступающей части соответствует соседним точкам крепления и технической схеме.

Эта шпилька подходит для ремонта крепления головки цилиндра двигателя 186F, когда требуется исполнение M10×1,5 длиной 105 мм. Точная сверка всех четырёх признаков помогает отличить её от похожего крепежа и подготовить двигатель к аккуратной сборке без подгонки детали на месте.
