Регулятор давления с манометром 1/4, 1–16 бар, 1600 л/мин, профессиональный

Профессиональный регулятор давления с манометром предназначен для настройки подачи сжатого воздуха к пневматическому оборудованию. Он позволяет снизить давление поступающего воздуха до уровня, необходимого потребителю, и контролировать настройку по стрелочному прибору. Присоединение — 1/4, диапазон давления — 1–16 бар, указанная пропускная способность — 1600 л/мин. При подборе учитывают требования инструмента и параметры всей воздушной линии.

Конструкция и контроль давления

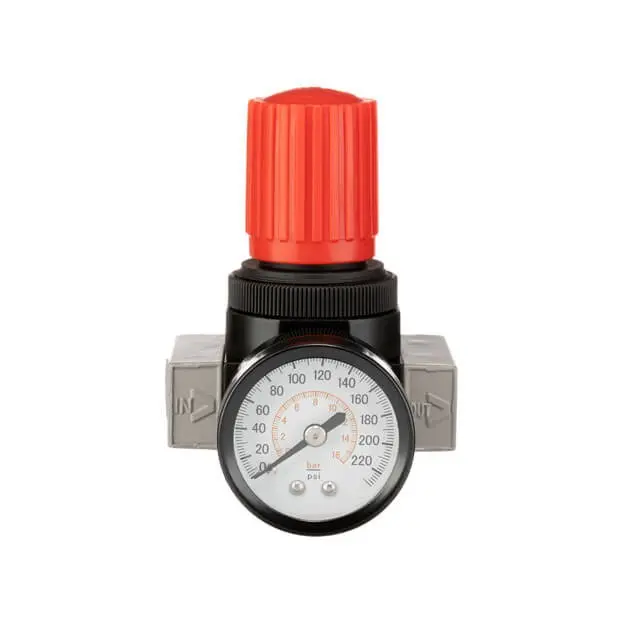

Сверху расположена красная ребристая рукоятка регулировки, спереди — круглый манометр. Такое расположение позволяет следить за показаниями при настройке. На приборе есть обозначения bar и psi: это единицы давления, поэтому при проверке нужно пользоваться шкалой, соответствующей требованиям подключённого оборудования. Показания разных шкал нельзя сравнивать как одинаковые числа.

Боковые присоединения отмечены IN и OUT, рядом нанесены стрелки направления потока. IN обозначает вход воздуха, OUT — выход к потребителю. Эти метки помогают правильно включить регулятор в магистраль. При размещении оставляют доступ к рукоятке и возможность читать манометр без разворота корпуса или натяжения шлангов.

Что проверить при подборе

Сверьте обозначение присоединения 1/4 со снятым регулятором и установленными фитингами. Одного совпадения размера недостаточно: должны подходить тип резьбы, способ уплотнения и расположение подводов. Проверьте место для корпуса и манометра, а также положение входа и выхода. Соединение, которое удаётся завернуть лишь на несколько витков с усилием, нельзя считать подходящим.

Рабочее давление потребителя должно соответствовать возможностям регулировки, а расход воздуха — возможностям линии. Значение 1600 л/мин используют как ориентир при подборе вместе с проходным сечением шлангов, фитингов и требованиями оборудования. Недостаточная пропускная способность проявляется падением давления при работе инструмента, даже если без расхода манометр показывает нужное значение. Диапазон 1–16 бар не следует использовать как основание для превышения допустимого входного давления.

Когда требуется замена

Повод проверить регулятор — утечка воздуха возле корпуса или рукоятки, заедание регулировки, невозможность выставить нужное давление либо его самопроизвольное изменение при стабильной подаче. Если стрелка не реагирует на настройку, проверяют также манометр. Просадка давления может возникать из-за узких соединений, повреждённого шланга или недостаточной подачи воздуха, поэтому сначала отделяют неисправность регулятора от ограничений магистрали.

Установка и проверка

Перед снятием перекрывают подачу и полностью сбрасывают давление в отсоединяемом участке. При замене осматривают соседние фитинги, уплотнения и шланги; повреждённые детали меняют. Новый регулятор подключают по меткам IN и OUT, применяя уплотнение, подходящее к соединению. Затяжку выполняют за предназначенные для инструмента поверхности, не используя манометр или рукоятку как рычаг.

После подключения воздух подают постепенно, проверяют герметичность и выставляют давление по требованиям потребителя. Затем контролируют показания при расходе воздуха. Перепутанное направление потока, неподходящая резьба или чрезмерная затяжка могут привести к утечкам и нарушению регулировки; завышенная настройка создаёт лишнюю нагрузку на подключённое оборудование.
