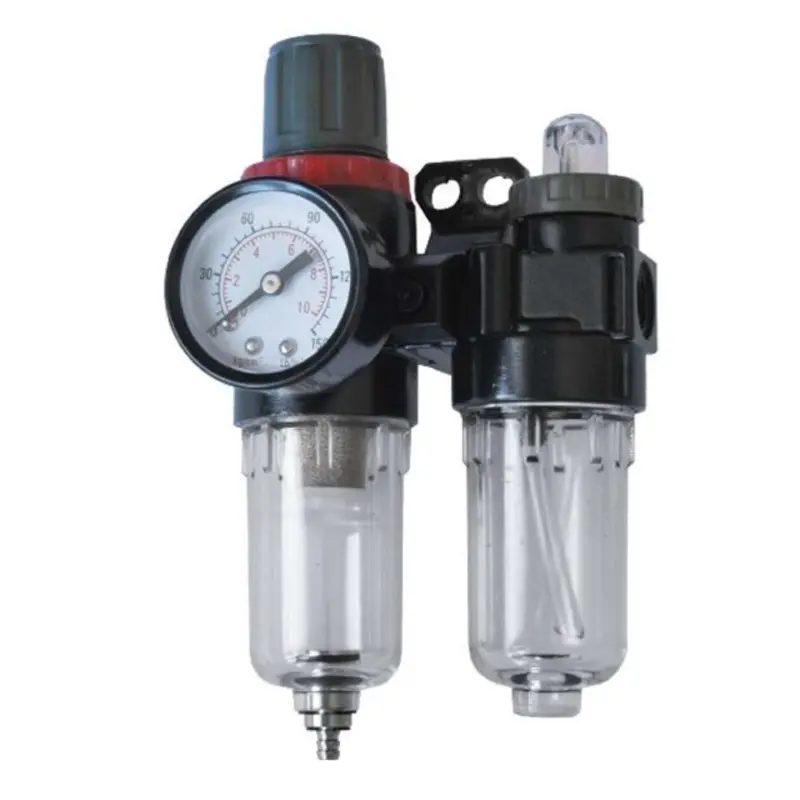

Блок подготовки сжатого воздуха INTERTOOL PT-1431, 1/4″

Блок подготовки сжатого воздуха INTERTOOL PT-1431

Модель PT-1431 устанавливается между компрессором и пневматическим оборудованием, которому требуется очищенный воздух с добавлением масла. В одном корпусе объединены фильтр-влагоотделитель, регулятор давления с манометром и лубрикатор. Такая компоновка позволяет подготовить поток перед подачей к инструменту: задержать твердые загрязнения и капельную влагу, настроить давление и ввести смазочный материал в воздушную магистраль.

Фильтр обеспечивает степень очистки 20 мкм. Собранный конденсат остается в нижней колбе и удаляется через предусмотренный снизу клапан. Следующая ступень отвечает за регулировку давления в диапазоне 0–12 атм, а встроенный манометр помогает контролировать установленное значение во время настройки и работы. После очистки воздух проходит через лубрикатор, где насыщается маслом, необходимым для пневмоинструмента с соответствующими требованиями к смазыванию.

Пропускная способность блока достигает 400 л/мин. Этого параметра достаточно для многих распространенных задач в гараже или мастерской, однако при выборе его нужно сопоставить с фактическим расходом подключаемого инструмента. Если потребление воздуха приближается к предельной производительности блока, необходимо учитывать также возможности компрессора, длину и внутренний диаметр шлангов, переходники и другие компоненты магистрали.

Практические преимущества

• Фильтр, регулятор и лубрикатор собраны последовательно в одном блоке, поэтому для подготовки воздуха не требуется соединять три отдельных устройства.
• Степень фильтрации 20 мкм помогает уменьшить количество твердых частиц, попадающих из компрессорной линии в пневматическое оборудование.
• Регулировка до 12 атм и отдельный манометр позволяют выставлять и контролировать давление с учетом требований конкретного инструмента.
• Лубрикатор подает масло в воздушный поток, обеспечивая предусмотренное изготовителем инструмента смазывание движущихся деталей.
• Кронштейн рассчитан на закрепление блока на вертикальной поверхности, что упрощает стационарное размещение возле компрессора или участка подключения инструмента.

Что проверить перед выбором

Вход и выход имеют внутреннюю резьбу 1/4″. До монтажа сравните этот размер с резьбой фитингов, шлангов и быстросъемных соединений существующей пневмолинии. Переходники подбирают отдельно, если тип или размер подключений не совпадает. Кроме резьбы, проверьте требуемое рабочее давление и расход воздуха: оба значения должны укладываться в возможности PT-1431 с достаточным запасом для стабильной работы.

Блок предназначен для оборудования, допускающего подачу масла вместе со сжатым воздухом. Для краскопульта, продувочного оборудования и других потребителей, где масло в потоке нежелательно, схему подключения определяют по инструкции используемого оборудования. Это позволяет не направлять смазанный воздух туда, где он может повлиять на результат работы.

Установка и обслуживание

Блок размещают вертикально, чтобы колбы фильтра и лубрикатора находились снизу. После подключения магистрали регулятором выставляют давление, указанное изготовителем пневмоинструмента, и контролируют его по манометру. Для лубрикатора рекомендовано масло класса ISO VG 32; пригодность конкретного масла дополнительно сверяют с требованиями подключенного инструмента. Рабочая температура модели составляет 5–60 °C.

Во время эксплуатации контролируют количество конденсата в фильтре, состояние фильтрующей части и уровень масла в лубрикаторе. Конденсат следует удалять до переполнения колбы, а загрязненный фильтр обслуживать по мере необходимости. Перед разборкой или обслуживанием участок пневмолинии освобождают от давления. Регулярный контроль помогает сохранить заданную пропускную способность и стабильную подачу подготовленного воздуха.

Основные характеристики

• модель: INTERTOOL PT-1431;
• резьба входа и выхода: внутренняя 1/4″;
• степень фильтрации: 20 мкм;
• диапазон регулировки давления: 0–12 атм;
• пропускная способность: до 400 л/мин;
• рекомендуемое масло: ISO VG 32;
• рабочая температура: 5–60 °C.
