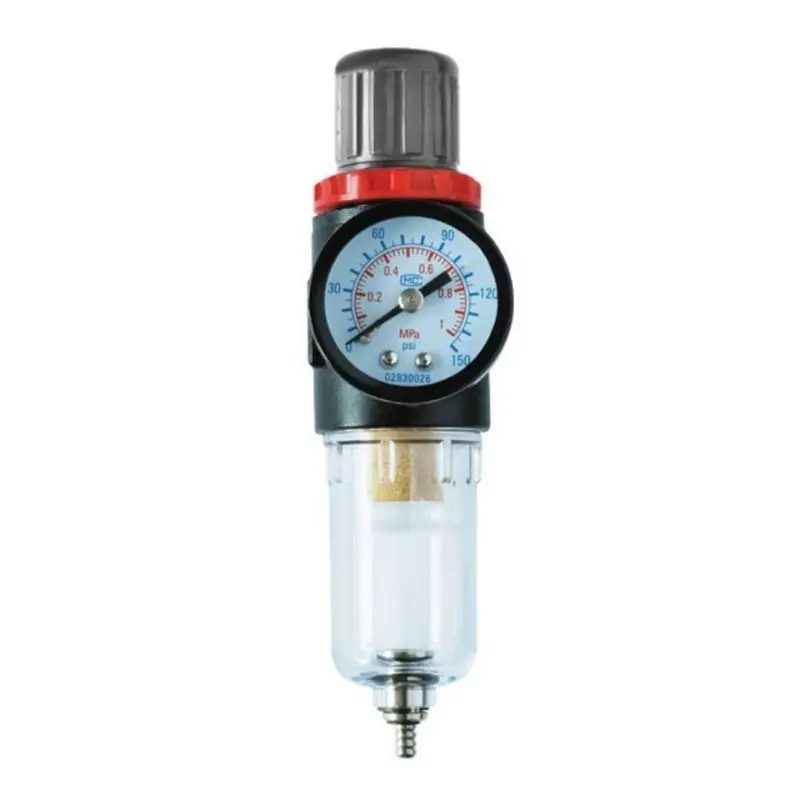

Фильтр-регулятор сжатого воздуха Intertool 1/4″ с манометром

Фильтр-регулятор сжатого воздуха Intertool 1/4″ с манометром

Компактное устройство для подготовки воздуха, поступающего от компрессора к краскопульту, пневматическому инструменту или другому оборудованию. В одном корпусе объединены фильтр, регулятор давления и манометр. Такое исполнение позволяет очищать поток от влаги, масла и пыли, одновременно настраивать давление перед подключенным потребителем и контролировать его по шкале.

Фильтр рассчитан на задержание частиц размером до 20 мкм. Фильтрующая часть из вспененного металла отделяет загрязнения, способные попасть в магистраль вместе со сжатым воздухом. Это особенно полезно при окрашивании, когда масло, капли влаги и пыль в воздушном потоке могут повлиять на распыление материала и качество покрытия. При работе с пневмоинструментом очистка помогает уменьшить попадание загрязнений во внутренние механизмы оборудования.

Регулировка и отвод конденсата

Верхняя рукоятка служит для установки требуемого давления, а встроенный стрелочный манометр позволяет сразу контролировать результат регулировки. Диапазон регулятора составляет 0–12 атм, указанное рабочее давление — до 12 бар. Благодаря этому давление можно подстроить под требования конкретного краскопульта или пневматического инструмента, не устанавливая отдельный регулятор и контрольный прибор.

Отделенные масло и влага собираются в прозрачной колбе, поэтому состояние фильтра и количество жидкости удобно контролировать во время эксплуатации. В нижней части предусмотрен дренажный узел для отвода накопившихся загрязнений; конструкция заявлена с автоматическим дренажем. Регулярное удаление содержимого колбы поддерживает нормальное прохождение воздуха и работу фильтрующей части.

Практические преимущества

• Фильтрация до 20 мкм уменьшает количество мелкой пыли и других частиц, поступающих из компрессора к подключенному оборудованию.
• Удаление влаги и масла помогает подготовить воздушный поток для окрашивания и повседневной работы пневмоинструмента.
• Регулятор и манометр в одном корпусе позволяют настраивать давление и контролировать его непосредственно в точке подготовки воздуха.
• Прозрачная колба упрощает контроль накопившейся жидкости без разборки корпуса.
• Дренаж в нижней части обеспечивает отвод отделенных загрязнений при обслуживании пневмолинии.

Подключение и подбор

На входе и выходе расположены две внутренние резьбы размером 1/4″. Фильтр-регулятор устанавливают в магистрали непосредственно после выхода компрессора. Переходники в комплект не входят, поэтому соединительные фитинги выбирают отдельно с учетом ответной наружной резьбы 1/4″ и применяемого типа шланга или быстроразъемного соединения. Для шлангов заявлен диапазон диаметра 6–10 мм, однако фактическое подключение определяется выбранными фитингами.

Перед выбором необходимо сопоставить четыре основных параметра: размер и тип ответных соединений, давление компрессора, рабочее давление подключаемого оборудования и требуемую степень очистки. Входное давление не должно превышать 12 бар, а диапазон настройки должен соответствовать параметрам потребителя. Потребность инструмента в воздухе также следует учитывать отдельно, поскольку она зависит от конкретной модели оборудования и режима работы.

После монтажа давление выставляют рукояткой, ориентируясь на показания манометра и требования подключенного инструмента. В процессе работы контролируют наполнение колбы и состояние фильтрующей части. Обслуживание требуется при заметном скоплении жидкости, загрязнении фильтра или ухудшении прохождения воздуха. Такой фильтр-регулятор подходит для гаражной, мастерской или небольшой окрасочной пневмолинии с присоединением 1/4″, где требуется совместить очистку воздуха и регулировку давления в одном компактном устройстве.
