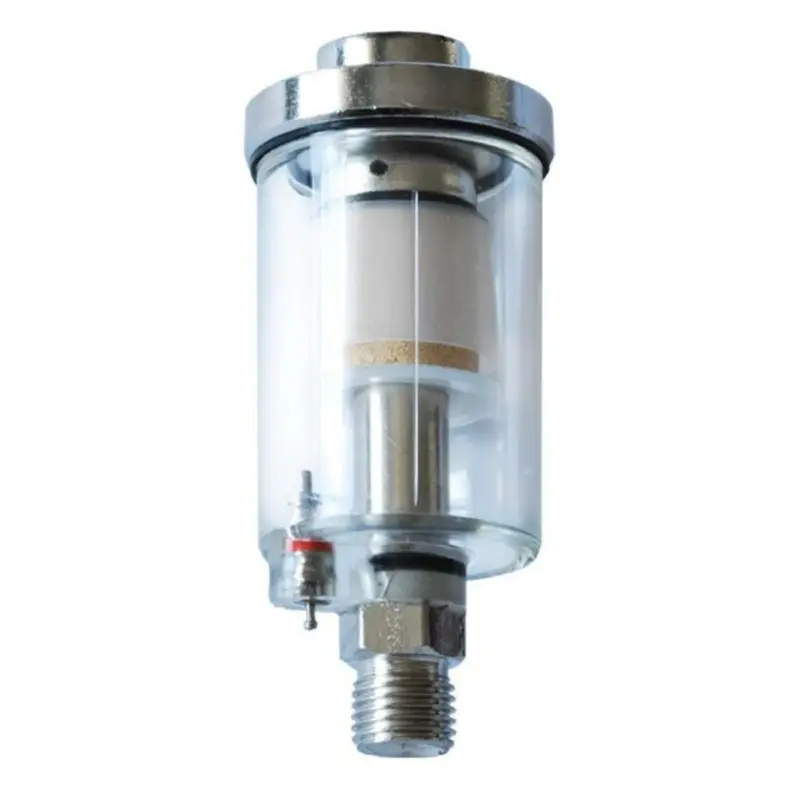

Мини-фильтр INTERTOOL для окрасочного пистолета 1/4″

Мини-фильтр INTERTOOL для окрасочного пистолета 1/4″

Компактный воздушный фильтр устанавливается непосредственно перед окрасочным пистолетом и очищает сжатый воздух на завершающем участке пневмолинии. Такое расположение помогает задерживать мелкие загрязнения до их попадания в инструмент, поддерживать стабильную работу распылителя и снижать вероятность дефектов покрытия, связанных с недостаточной подготовкой воздуха. Фильтр подходит для мастерской, гаража и других мест, где краскопульт подключают к компрессору через воздушный шланг.

Назначение и устройство

Внутри корпуса расположен фильтрующий элемент из вспененного металла, рассчитанный на повторное использование после обслуживания. Заявленный уровень фильтрации — до 5 мкм, поэтому устройство предназначено для тонкой очистки потока непосредственно перед пневмоинструментом. Пропускная способность достигает 400 л/мин: при подборе ее следует сопоставить с расходом воздуха конкретного краскопульта и возможностями компрессора.

Верхнее и нижнее основания изготовлены из металла. Прозрачная цилиндрическая часть позволяет контролировать состояние внутренней полости без предварительной разборки. Для удаления накопившейся жидкости предусмотрен ручной сливной клапан. Компактное исполнение позволяет разместить фильтр рядом с пистолетом, не устанавливая отдельный полноразмерный блок подготовки воздуха на самом инструменте.

Подтвержденные характеристики

• Назначение: очистка сжатого воздуха перед окрасочным пистолетом.
• Резьбовое присоединение: 1/4″.
• Уровень фильтрации: до 5 мкм.
• Пропускная способность: до 400 л/мин.
• Рабочее давление: до 10 атм.
• Диаметр подключаемого шланга: 6–8 мм.
• Обслуживание: ручной клапан для слива накопившейся жидкости.

Практические преимущества

• Монтаж непосредственно перед краскопультом обеспечивает дополнительную очистку воздуха там, где поток уже прошел по шлангу и приближается к распылителю.
• Тонкость фильтрации до 5 мкм помогает не пропускать мелкие частицы в воздушные каналы пистолета и поддерживать более чистую подачу воздуха во время окрашивания.
• Пропускная способность до 400 л/мин позволяет использовать фильтр с окрасочными пистолетами, расход которых не превышает это значение.
• Сливной клапан упрощает удаление собранной жидкости, а прозрачная часть корпуса помогает вовремя заметить необходимость обслуживания.
• Металлические основания усиливают места резьбового подключения, которые испытывают нагрузку при монтаже фильтра и присоединении воздушного шланга.

Как проверить совместимость

Перед покупкой сравните четыре параметра: размер резьбы на входе пистолета, тип ответной части соединения, рабочее давление пневмосистемы и расход воздуха краскопульта. Резьба 1/4″ должна подходить к существующим соединениям без принудительного вкручивания. Если в линии используются быстросъемные муфты или фитинги другого размера, потребуются соответствующие переходные детали. Диаметр шланга 6–8 мм также необходимо учитывать при подборе соединительной арматуры.

Фильтр монтируют перед входом сжатого воздуха в пистолет при отключенной и стравленной пневмолинии. Соединение должно быть ровным и герметичным, без перекоса резьбы. После установки следует подать воздух, проверить стыки и убедиться, что добавленный компонент не ограничивает поток, необходимый выбранному распылителю. Во время эксплуатации контролируют состояние корпуса и периодически удаляют накопившуюся жидкость через клапан. Если пропускная способность заметно снизилась, фильтрующую часть обслуживают до продолжения окрасочных работ.
