Регулятор давления профессиональный 3/4, 1–16 бар, 4500 л/мин с манометром

Профессиональный регулятор давления 3/4 с обозначением давления 1–16 бар и расходом 4500 л/мин предназначен для настройки давления в линии подачи сжатого воздуха. Его устанавливают между источником воздуха и потребителем, чтобы согласовать подачу с требованиями подключённого оборудования. Регулятор нужен там, где давление в питающей магистрали выше требуемого на выходе: повысить недостаточное входное давление он не может.

Управление и контроль

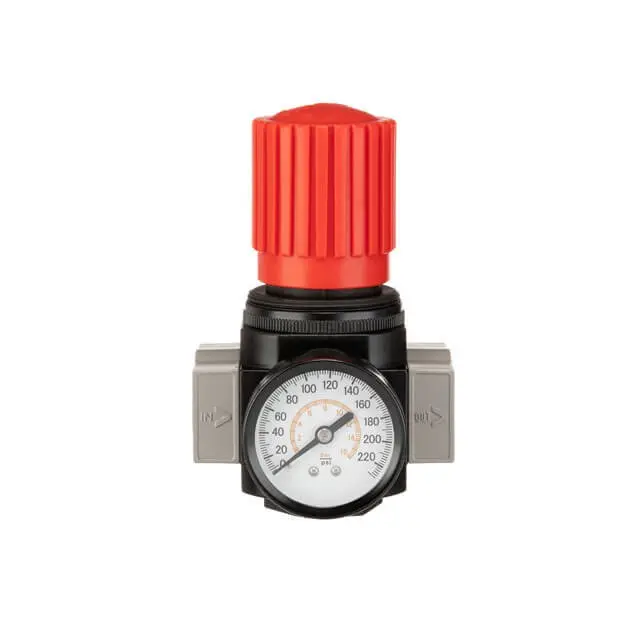

Сверху расположена красная ребристая регулировочная рукоятка, спереди — круглый стрелочный манометр. Такое расположение позволяет менять настройку и следить за показаниями с одной стороны. На циферблате есть обозначение psi — единицы измерения давления, фунты на квадратный дюйм. При настройке нужно пользоваться одной шкалой и учитывать единицы, в которых указано допустимое давление потребителя.

Боковые присоединения отмечены IN и OUT: вход и выход соответственно. Эти обозначения помогают правильно включить регулятор в магистраль. Поток должен проходить от IN к OUT; перестановка сторон нарушает предусмотренный порядок работы. Манометр служит для контроля давления, а значение 4500 л/мин относится к расходу воздуха и не является показанием прибора.

Что сверить при подборе

Сравните присоединение 3/4 со снятым регулятором и ответными фитингами. Помимо номинального размера проверьте тип и стандарт резьбы, расположение портов, расстояние до соседних деталей и место для рукоятки. Манометр должен оставаться доступным для считывания. Попытка соединить несовпадающие резьбы усилием может повредить соединение и вызвать утечку.

Для подбора уточните диапазон регулирования выходного давления и максимально допустимое давление на входе: обозначение 1–16 бар не уточняет, к какому из этих параметров оно относится. Расход 4500 л/мин сопоставьте с потреблением воздуха. Для оценки пропускной способности учитывают также условия измерения расхода и допустимый перепад давления. Узкие переходники, шланги и соединители могут ограничить подачу даже при подходящем регуляторе.

Когда требуется замена

Повод проверить регулятор — утечка через корпус, отсутствие реакции на поворот рукоятки, самопроизвольное изменение установленного давления или заедание регулировки. Повреждённый манометр мешает контролировать настройку, но сам по себе ещё не доказывает неисправность регулятора. Если давление заметно падает только при работе инструмента, сначала исключают нехватку подачи воздуха и ограничения в соединениях.

Установка и проверка

Отключите источник воздуха и полностью сбросьте давление в отсоединяемом участке. При снятии поддерживайте корпус за предусмотренные монтажные поверхности, не прикладывая усилие к манометру и рукоятке. Осмотрите ответные фитинги, резьбу и уплотнения; повреждённые соединительные детали замените. Удалите остатки старого уплотнения так, чтобы они не попали внутрь каналов.

Установите регулятор с учётом IN и OUT, применяя уплотнение, подходящее для конкретного резьбового соединения. Не допускайте нагрузки от натянутых шлангов на корпус. Подавайте воздух постепенно, проверьте герметичность соединений и выставьте давление по требованиям потребителя. Затем проверьте показания при расходе воздуха: неверная настройка или недостаточная пропускная способность приводят к нестабильной работе оборудования.
